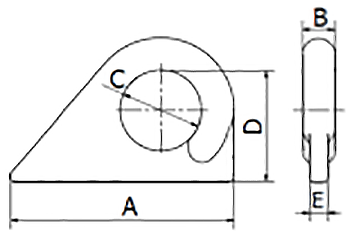

Uchwyt do przyspawania - WRK
| KOD |
DOR [t] |
MBL [kN] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| WRK 0,5 | 0,5 | 19,6 | 88 | 13 | 31 | 44 | 7 | 0,17 |
| WRK 1 | 1,0 | 39,2 | 111 | 15 | 42 | 55 | 8 | 0,29 |
| WRK 2 | 2,0 | 78,4 | 132 | 18 | 44 | 61 | 9 | 0,52 |
| WRK 4 | 4,0 | 156,9 | 165 | 25 | 65 | 88 | 14 | 1,35 |
DOR – Dopuszczalne obciążenie robocze.
MBL – Minimalna siła zrywająca
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane punkty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
