Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Śruba z uchem obrotowo-uchylnym. Wykonywana z gwintem metryczny w zakresie: M8 ÷ M42 ;
udźwig WLL odpowiednio w zakresie: 0,3t ÷ 10t. Pełne wymiary i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

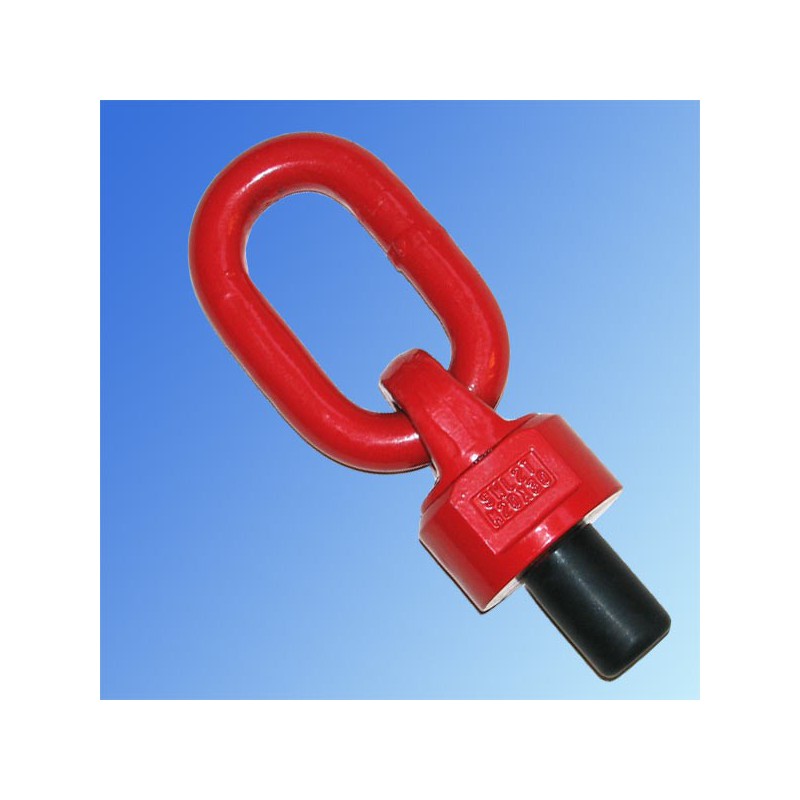

WSI - Śruba z uchem uchylno-obrotowym kl. 8
- lakierowana
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; nr partii; znak producenta; znak CE
|
Rozmiar |
WLL |
MBL |
A |
B |
C |
D |
E |
L |
H |
W |
Masa | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0° |
90° | |||||||||||
|
M 8 |
0,6 |
0,3 |
23,5 |
55 |
28 |
15 |
13 |
43 |
13 |
53 |
36,5 |
0,40 |
|
M 10 |
0,9 |
0,45 |
35,3 |
55 |
28 |
15 |
13 |
43 |
18 |
53 |
36,5 |
0,43 |
|
M 12 |
1 |
0,5 |
39,2 |
55 |
28 |
15 |
13 |
43 |
18 |
53 |
36,5 |
0,44 |
|
M 16 |
2 |
1,12 |
78,5 |
55 |
28 |
15 |
13 |
43 |
20 |
53 |
36,5 |
0,46 |
|
M 20 |
4 |
2 |
157,0 |
70 |
35 |
19 |
16 |
56 |
30 |
68 |
49,5 |
1,00 |
|
M 24 |
6,3 |
3,15 |
247,1 |
85 |
38 |
22 |
18 |
66 |
30 |
79 |
57 |
1,45 |
|
M 30 |
10,6 |
5,3 |
415,8 |
85 |
39 |
23,5 |
20 |
79 |
35 |
96 |
66 |
2,20 |
|
M 36 |
11,8 |
8 |
462,9 |
113 |
49 |
27 |
22 |
86 |
50 |
108 |
80 |
3,75 |
|
M 42 |
15 |
10 |
588,4 |
120 |
47 |
28 |
26 |
89 |
50 |
108 |
80 |
4,25 |
WLL lub DOR - dopuszczalne obciążenie robocze
MBL - minimalna siła zrywająca
Tabele z dopuszczalnymi obciążeniami roboczymi w różnych konfiguracjach.
|
|
|  |  |  |  | |
|---|---|---|---|---|---|---|
|
Kąt odchylenia |
0° |
90° |
0° |
90° |
0-45° | |
|
Ilość śrub |
1 |
1 |
2 |
2 |
2 | |
|
Rozmiar |
Moment dokręcenia (Nm) |
Dopuszczalne obciążenie robocze (t) |
||||
|
M 8 |
8 |
0,6 |
0,3 |
1,2 |
0,6 |
0,45 |
|
M 10 |
16 |
0,9 |
0,45 |
1,8 |
0,9 |
0,68 |
|
M 12 |
28 |
1,0 |
0,5 |
2,0 |
1,0 |
0,75 |
|
M 16 |
70 |
2,0 |
1,12 |
4,0 |
2,0 |
1,5 |
|
M 20 |
135 |
4,0 |
2,0 |
8,0 |
4,0 |
2,8 |
|
M 24 |
230 |
6,3 |
3,15 |
12,6 |
6,3 |
4,25 |
|
M 30 |
465 |
10,6 |
5,3 |
21,2 |
10,6 |
7,1 |
|
M 36 |
814 |
11,8 |
8,0 |
23,6 |
16,0 |
11,2 |
|
M 42 |
1304 |
15,0 |
10 |
30,0 |
20,0 |
14,0 |
|
|  |  |  |  |  | |
|---|---|---|---|---|---|---|
|
Kąt odchylenia |
45-60° |
Asymetr. |
0-45° |
45-60° |
Asymetr. | |
|
Ilość śrub |
2 |
3 lub 4 |
3 lub 4 |
3 lub 4 |
3 lub 4 | |
|
Rozmiar |
Moment dokręcenia (Nm) |
Dopuszczalne obciążenie robocze (t) | ||||
|
M 8 |
8 |
0,3 |
0,3 |
0,66 |
0,45 |
0,3 |
|
M 10 |
16 |
0,45 |
0,45 |
1,0 |
0,68 |
0,45 |
|
M 12 |
28 |
0,5 |
0,5 |
1,1 |
0,75 |
0,5 |
|
M 16 |
70 |
1,12 |
1,12 |
2,3 |
1,6 |
1,12 |
|
M 20 |
135 |
2,0 |
2,0 |
4,0 |
3,0 |
2,0 |
|
M 24 |
230 |
3,15 |
3,15 |
6,3 |
4,75 |
3,15 |
|
M 30 |
465 |
5,3 |
5,3 |
11,2 |
8,0 |
5,3 |
|
M 36 |
814 |
8,0 |
8,0 |
16,8 |
12,0 |
8,0 |
|
M 42 |
1304 |
10 |
10 |
21,2 |
15,0 |
10 |
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
Do przyspawania na łyżce koparki lub częściach maszn itp. Idealny do mocowania ładunku. Wymiary haków podano w tabeli.
Indeks: ZAP WPEM
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,7t ÷ 9,52t. Pełne wymiary śrub i typoszereg podane w tabeli.
Indeks: ZAP WRK
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 0,5t ÷ 4,0t. Typoszereg i wymiary w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP WPIM
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.
Śruba z uchem do mocowania maszyn itp. Zakres średnicy gwintu: M8 ÷ M24 , a odpowiedni zakres udźwigu WLL: 0,4t ÷ 4,0t. Klasa 8.
Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Wyposażony w gwint metryczny o rozmiarach: M16, M30, M36; udźwig WLL o wartościach: 3.15t , 8.0t , 15.0t. Wymiary podane w tabeli.
Indeks: ZUMDWR
Punkt podwieszenia do mocowania wciągników i zbloczy itp na konstrukcji stalowej. Typoszereg udźwigu: 1t, 2t, 3t, 5t, 10t. Wymiary podano w tabeli.
Śruba z uchem obrotowym o zakresie średnic gwintu: M16 ÷ M42. Obciążenie WLL odpowiednio w zakresie: 1,6t ÷ 12,5t
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 4,0t ÷ 31,5t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Śruba z uchem linowym i gwintem o średnicach: M10 ÷ M30 ; obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,33t ÷ 4,0t. Typoszereg śrub i wymiary śrub podane w tabeli
Śruba z uchem obrotowo - uchylnym. Obraca się o 360°, przechyla o 180°. Wyposażony w gwint metryczny o zakresie: M33 ÷ M100 ; Zakres udźwigu WLL odpowiednio: 8,0t ÷ 32,1t.
Indeks: ZU UK
Punkt podwieszenia o udźwigu w typoszeregu: 1t, 2t, 3t, 5t. do szybkiego mocowania wciągników i zbloczy itp. na konstrukcji stalowej podczas prac montażowych.
Indeks: ZAP WSPM
Śruba kl.8 z uchem obrotowo – uchylnym do częsci maszyn itp. Gwint dostępny w rozmiarach: M10 ÷ M30. Udźwig w typoszeregu od 0,63t do 5,0t. Typoszereg i wymiary śrub podane w tabeli.
Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Udźwig WLL o wartościach: 1t , 3,15t , 5,30t. Pełne wymiary podane w tabeli.
Śruba z uchem obrotowo-uchylnym. Wykonywana z gwintem metryczny w zakresie: M8 ÷ M42 ;
udźwig WLL odpowiednio w zakresie: 0,3t ÷ 10t. Pełne wymiary i typoszereg podane w tabeli.
