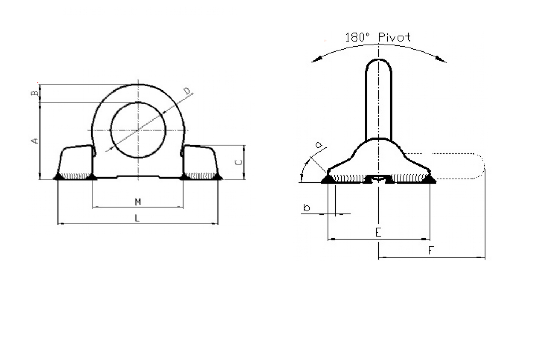

YOKE 8-082 Uchwyt do przyspawania
| Nr. | WLL | Wymiary [mm] |
Masa Kg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tony | A | B | C | D | E | F | L | M | a° | b | ||
| 8-082-04 | 4.0 | 66 | 14 | 30 | 48 | 65 | 70 | 135 | 76 | 45 | 5 | 0.7 |
| 8-082-06 | 6.7 | 85 | 20 | 39 | 60 | 89 | 91 | 171 | 98 | 45 | 5 | 1.5 |
| 8-082-10 | 10.0 | 95 | 21 | 46 | 65 | 100 | 100 | 196 | 106 | 45 | 6.5 | 2.4 |
| 8-082-16 | 16.0 | 127 | 30 | 57 | 90 | 130 | 136 | 263 | 149 | 45 | 8 | 5.5 |
| 8-082-30 | 31.5 | 178 | 42 | 78 | 130 | 160 | 195 | 375 | 213 | 45 | 15 | 15.8 |
WLL – Dopuszczalne obciążenie robocze.
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane punkty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
