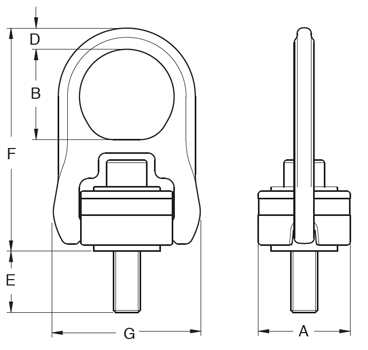

YOKE 8-203 Śruba z uchem obrotowo – uchylnym
|
Numer |
WLL |
WLL |
Moment dokręcania |
Rozmiar śruby | Wymiary mm |
kg/szt | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
E |
A |
B |
D |
F |
G | ||||||
|
8-203-004 |
0,4 |
0.50 |
10 |
M 8 x 1.25 x 50 |
17.0 |
40 |
41 |
9 |
102 |
65 |
0.4 |
|
8-203-005 |
0,45 |
0.55 |
16 |
M10 x 1.50 x 45 |
11.0 |
40 |
41 |
9 |
102 |
65 |
0.5 |
|
8-203-005L |
0,45 |
0.55 |
16 |
M10 x 1.50 x 60 |
26.0 |
40 |
41 |
9 |
102 |
65 |
0.5 |
|
8-203-010 |
1,05 |
1.30 |
38 |
M12 x 1.75 x 60 |
15.0 |
65 |
64 |
15 |
158 |
105 |
1.7 |
|
8-203-010L |
1,05 |
1.30 |
38 |
M12 x 1.75 x 75 |
30.0 |
65 |
64 |
15 |
158 |
105 |
1.7 |
|
8-203-019 |
1,9 |
2.40 |
81 |
M16 x 2.00 x 65 |
20.0 |
65 |
64 |
15 |
158 |
105 |
1.8 |
|
8-203-019L |
1,9 |
2.40 |
81 |
M16 x 2.00 x 80 |
35.0 |
65 |
64 |
15 |
158 |
105 |
1.8 |
|
8-203-030 |
3 |
3.75 |
136 |
M20 x 2.50 x 80 |
25.0 |
85 |
79 |
19 |
204 |
134 |
4.2 |
|
8-203-030L |
3 |
3.75 |
136 |
M20 x 2.50 x 100 |
45.0 |
85 |
79 |
19 |
204 |
134 |
4.2 |
|
8-203-042 |
4,2 |
5.25 |
312 |
M24 x 3.00 x 80 |
26.0 |
85 |
79 |
19 |
204 |
134 |
4.2 |
|
8-203-042L |
4,2 |
5.25 |
312 |
M24 x 3.00 x 110 |
56.0 |
85 |
79 |
19 |
204 |
134 |
4.3 |
|
8-203-070 |
7,0 |
8.75 |
637 |
M30 x 3.50 x 140 |
81.0 |
100 |
100 |
25 |
241 |
160 |
6.7 |
|
8-203-110 |
11,0 |
13.75 |
1005 |
M36 x 4.00 x 160 |
76.0 |
120 |
111 |
30 |
286 |
194 |
15.5 |
|
8-203-125 |
12,5 |
15.60 |
1005 |
M42 x 4.50 x 180 |
95.0 |
120 |
111 |
30 |
286 |
220 |
16.5 |
|
8-203-135 |
13,5 |
16.90 |
1350 |
M48 x 5.00 x 190 |
105.0 |
120 |
111 |
30 |
286 |
220 |
16.8 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane śruby punktu, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
