Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

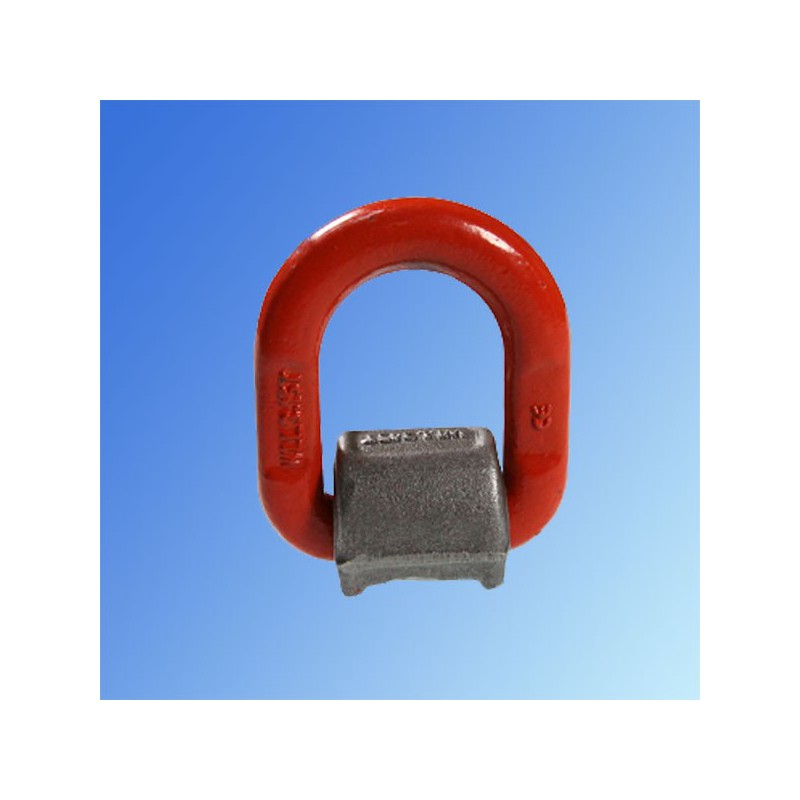

Ucho uchylne. Materiał wykonania w klasie 8. Do przyspawania na częściach maszyn lub ciężarówki itp. Idealny do podczepiania haków i mocowania lub podnoszenia. Może być obciążany we wszystkich kierunkach. Zwracać uwagę na spawy mocujące.
|
KOD |
WLL |
MBL |
E |
D |
F |
B |
A |
L |
Masa |
Spoina |
|---|---|---|---|---|---|---|---|---|---|---|
|
AOW 6 |
1,12 |
43,9 |
65 |
13,5 |
37 |
40 |
38 |
37 |
0,40 |
10 |
|
AOW 8 |
2,0 |
78,5 |
73 |
14,5 |
44 |
42 |
39 |
40 |
0,45 |
12 |
|
AOW 10 |
3,15 |
124,0 |
76 |
17,5 |
43 |
45 |
42 |
44 |
0,65 |
14 |
|
AOW 13 |
5,3 |
208,0 |
96 |
23,5 |
52 |
55 |
59 |
49 |
1,45 |
18 |
|
AOW 16 |
8,0 |
314,0 |
112 |
28,5 |
62 |
70 |
69 |
66 |
2,45 |
22 |
|
AOW 22 |
15,0 |
588,0 |
150 |
35 |
86 |
96 |
88 |
88 |
5,35 |
30 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą przyspawane uchwyty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAP KE
Zaczep KE klasy 8 do podnoszenia kontenerów morskich za oczka. Udźwig WLL-12,5t. Wymiary podano w tabeli.
Indeks: ZAP WPIM
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.
Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Udźwig WLL o wartościach: 1t , 3,15t , 5,30t. Pełne wymiary podane w tabeli.
Śruba z uchem obrotowo - uchylnym. Obraca się o 360°, przechyla o 180°. Wyposażony w gwint metryczny o zakresie: M33 ÷ M100 ; Zakres udźwigu WLL odpowiednio: 8,0t ÷ 32,1t.
Indeks: ZAP KC
Ogniwo do kontenerów komunalnych. Klasa 8. Udźwig 5,3t.
Indeks: ZAP WSPM
Śruba kl.8 z uchem obrotowo – uchylnym do częsci maszyn itp. Gwint dostępny w rozmiarach: M10 ÷ M30. Udźwig w typoszeregu od 0,63t do 5,0t. Typoszereg i wymiary śrub podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 4,0t ÷ 31,5t. Typoszereg i wymiary w tabeli.
Śruba z uchem obrotowo - uchylnym ze stali nierdzewnej. Gwint w zakresie średnic: M8 ÷ M30 ; udźwig WLL odpowiednio w zakresie: 0,3 ÷ 3t.
Śruba z uchem obrotowym o zakresie średnic gwintu: M16 ÷ M42. Obciążenie WLL odpowiednio w zakresie: 1,6t ÷ 12,5t
Indeks: ZAP WPEM
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,7t ÷ 9,52t. Pełne wymiary śrub i typoszereg podane w tabeli.
Indeks: ZAP DLU
Do prefabrykatów betonowych. Udźwig [WLL] 1t-5t. Typoszereg ogniw i wymiary podane w tabeli.
Indeks: ZAH AWH
Zakres udźwigu WLL: 1,3t ÷ 10t. Do przyspawania na łyżce koparki lub części maszny itp. Idealny do mocowania. Pełne wymiary i typoszereg podane w tabeli.
Śruba z uchem obrotowo - uchylnym. Uchwyt do przykręcania do częsci maszyn itp. Gwint dostępny w rozmiarach: M8 ÷ M48. Udźwig w typoszeregu od 0,5t do 16,9t. Dane techniczne śrub podano w tabeli.
Indeks: ZUMDWR
Punkt podwieszenia do mocowania wciągników i zbloczy itp na konstrukcji stalowej. Typoszereg udźwigu: 1t, 2t, 3t, 5t, 10t. Wymiary podano w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
