AOW-K - Uchwyt do przyspawania
Ucho uchylne. Materiał wykonania w klasie 8. Do przyspawania na częściach maszyn lub ciężarówki itp. Idealny do podczepiania haków i mocowania lub podnoszenia. Może być obciążany we wszystkich kierunkach. Zwracać uwagę na spawy mocujące.

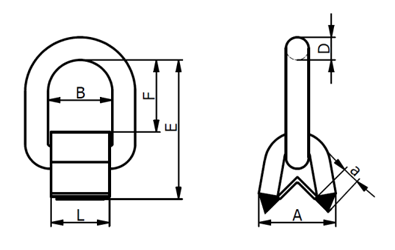

| KOD | DOR [t] | MBL [kN] | E [mm] | D [mm] | F [mm] | B [mm] | A [mm] | L [mm] | Masa [kg/szt.] | Spoina a min [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| AOW-K 10 | 3,15 | 124,0 | 120 | 23 | 61 | 54 | 62 | 50 | 1,8 | 14 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą przyspawane uchwyty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
