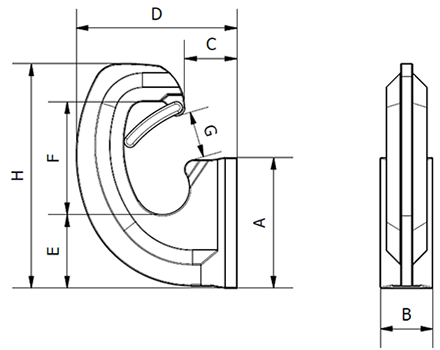

DZO - Hak do przyspawania
Materiał wykonania w klasie 8. Punkt zaczepowy do przyspawania na trawersie, łyżce koparki lub części maszny. Idealny do mocowania, kotwiczenia ładunku, zawiesi itp. Uwaga: zwracać uwagę na spawy mocujące.
|
DOR [t] |
MBL [kN] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
Masa [kg/szt] |
|---|---|---|---|---|---|---|---|---|---|---|
|
5 |
196,1 |
110 |
44 |
41 |
140 |
62 |
95 |
37 |
90 |
3,10 |
Uwaga : Element do którego będą przyspawane haki, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie .
