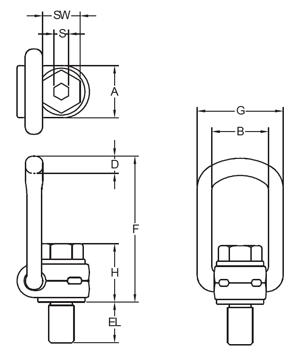

YOKE 8-211 Śruba z uchem obrotowo – uchylnym
|
Numer |
WLL |
Moment dokręcania |
Rozmiar śruby | Wymiary mm |
kg/szt | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
B |
EL |
A |
G |
D |
F |
H |
S |
SW | |||||
|
8-211-003 |
0.3 |
30 |
M 8 x 1.25 x 45 |
35 |
16 |
30 |
55 |
10 |
85 |
35 |
6 |
13 |
0.2 |
|
8-211-006 |
0.63 |
60 |
M10 x 1.50 x 50 |
35 |
21 |
30 |
55 |
10 |
85 |
36 |
8 |
17 |
0.3 |
|
8-211-010 |
1 |
100 |
M12 x 1.75 x 60 |
37 |
24 |
33 |
57 |
13.5 |
98 |
44 |
8 |
19 |
0.5 |
|
8-211-012 |
1.2 |
120 |
M14 x 2.00 x 60 |
37 |
24 |
33 |
57 |
13.5 |
98 |
45 |
10 |
22 |
0.5 |
|
8-211-015 |
1.5 |
150 |
M16 x 2.00 x 65 |
37 |
29 |
33 |
57 |
13.5 |
98 |
46 |
10 |
24 |
0.5 |
|
8-211-020 |
2 |
200 |
M18 x 2.00 x 75 |
54 |
31 |
50 |
82 |
16.5 |
140 |
57 |
12 |
30 |
1.3 |
|
8-211-025 |
2.5 |
250 |
M20 x 2.50 x 80 |
54 |
36 |
50 |
82 |
16.5 |
140 |
57 |
12 |
30 |
1.3 |
|
8-211-040 |
4 |
400 |
M24 x 3.00 x 85 |
54 |
41 |
50 |
82 |
16.5 |
140 |
59 |
14 |
36 |
1.4 |
|
8-211-042 |
4 |
400 |
M27 x 3.00 x 110 |
65 |
48 |
60 |
99 |
22.5 |
170 |
79 |
17 |
41 |
2.8 |
|
8-211-050 |
5 |
500 |
M30 x 3.50 x 115 |
65 |
53 |
60 |
99 |
22.5 |
170 |
81 |
17 |
46 |
3.1 |
WLL – Dopuszczalne obciążenie robocze
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane śruby punktu, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
