Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Śruba z uchem obrotowo - uchylnym wyposażona w gwint metryczny. Może być obciążana w 100% nośności pod kątem i w poprzek osi śruby.
Gwint dostępny w rozmiarach: M8 ÷ M30 ; Zakres udźwigu WLL odpowiednio: 0,3t ÷ 6,3t.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

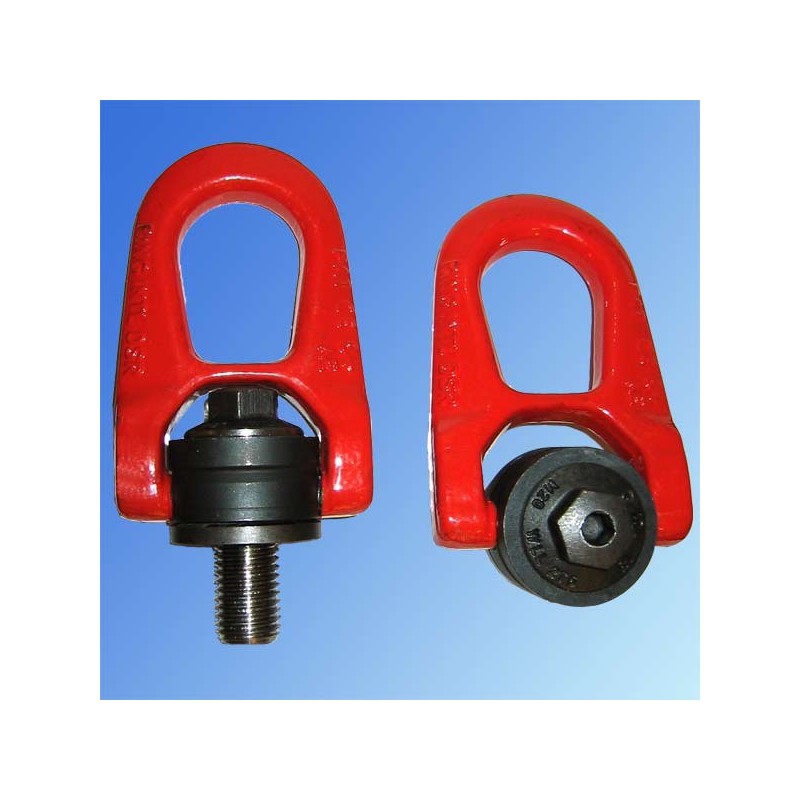

DSR - Śruba z uchem obrotowo - uchylnym
Materiał wykonania w klasie 8. Zastosowanie do podnoszenia i mocowania elementów lub całych maszyn. Właściwości : obraca się o 360° i przechyla o 180°. Wyposażony w gwint metryczny. Może być obciążany w 100% nośności pod kątem i w poprzek osi śruby. Uwaga : element do którego będzie zamontowany punkt, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
| TYP | WLL [t] | Moment dokręcnia Śruby [Nm] | L1 mm | S1 mm | S2 mm | A mm | B mm | C mm | D mm | E mm | F mm | G mm | M mm | kg/ szt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSR M 8 | 0,3 | 6 | 14 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 8 | 0,3 |
| DSR M 10 | 0,6 | 10 | 17 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 10 | 0,3 |
| DSR M 12 | 1,0 | 15 | 21 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 12 | 0,3 |
| DSR M 14 | 1,3 | 30 | 23 | 8 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 14 | 0,9 |
| DSR M 16 | 1,6 | 50 | 27 | 8 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 16 | 0,9 |
| DSR M 18 | 2,0 | 70 | 27 | 8 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 18 | 0,9 |
| DSR M 20 | 2,5 | 100 | 30 | 8 | 20 | 45 | 42 | 45 | 54 | 38 | 17 | 76 | 20 | 0,9 |
| DSR M 22 | 3,0 | 120 | 33 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 107 | 22 | 2,6 |
| DSR M 24 | 4,0 | 160 | 36 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 107 | 24 | 2,6 |
| DSR M 27 | 5,0 | 160 | 40 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 107 | 27 | 2,7 |
| DSR M 30 | 6,3 | 250 | 45 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 107 | 30 | 2,7 |
| sposób mocowania |  |
 |
 |
 |
||
|---|---|---|---|---|---|---|
| Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
| Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
Indeks: ZUMDWR
Punkt podwieszenia do mocowania wciągników i zbloczy itp na konstrukcji stalowej. Typoszereg udźwigu: 1t, 2t, 3t, 5t, 10t. Wymiary podano w tabeli.
Indeks: ZAP WSIM
Śruba z uchem obrotowo-uchylnym. Wykonywana z gwintem metryczny w zakresie: M8 ÷ M42 ; udźwig WLL odpowiednio w zakresie: 0,3t ÷ 10t. Pełne wymiary i typoszereg podane w tabeli.
Śruba z uchem do mocowania maszyn itp. Zakres średnicy gwintu: M8 ÷ M24 , a odpowiedni zakres udźwigu WLL: 0,4t ÷ 4,0t. Klasa 8.
Śruba z uchem obrotowo - uchylnym ze stali nierdzewnej. Gwint w zakresie średnic: M8 ÷ M30 ; udźwig WLL odpowiednio w zakresie: 0,3 ÷ 3t.
Indeks: ZAH DZG
Wykonywany w zakresie udźwigu WLL: 2t ÷ 10t. Do przyspawania na łyżce koparki lub częściach maszn itp. Idealny do mocowania ładunku. Wymiary haków podano w tabeli.
Indeks: ZU UK
Punkt podwieszenia o udźwigu w typoszeregu: 1t, 2t, 3t, 5t. do szybkiego mocowania wciągników i zbloczy itp. na konstrukcji stalowej podczas prac montażowych.
Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Wyposażony w gwint metryczny o rozmiarach: M16, M30, M36; udźwig WLL o wartościach: 3.15t , 8.0t , 15.0t. Wymiary podane w tabeli.
Indeks: ZAP SU8K
Śruby z uchem klasy 8 posiadają wyższy udźwig przy tym samym gwincie w porównaniu do "zwykłych śrub". Zakres średnic gwintu: M6 ÷ M30. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,4t ÷ 12t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAP KE
Zaczep KE klasy 8 do podnoszenia kontenerów morskich za oczka. Udźwig WLL-12,5t. Wymiary podano w tabeli.
Ucho obraca się i przechyla. Śruba z gwintem metrycznym o średnicy: M10, M16, M20, udźwig WLL odpowiednio: 0.63t, 1.5t, 2.5t .
Indeks: ZAP WRK
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 0,5t ÷ 4,0t. Typoszereg i wymiary w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach.
Śruba z uchem obrotowo - uchylnym. Obraca się o 360°, przechyla o 180°. Wyposażony w gwint metryczny o zakresie: M33 ÷ M100 ; Zakres udźwigu WLL odpowiednio: 8,0t ÷ 32,1t.
Indeks: ZAP DLU
Do prefabrykatów betonowych. Udźwig [WLL] 1t-5t. Typoszereg ogniw i wymiary podane w tabeli.
Indeks: ZAP WPIM
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.
Śruba z uchem obrotowym o zakresie średnic gwintu: M16 ÷ M42. Obciążenie WLL odpowiednio w zakresie: 1,6t ÷ 12,5t
Śruba z uchem obrotowo - uchylnym wyposażona w gwint metryczny. Może być obciążana w 100% nośności pod kątem i w poprzek osi śruby.
Gwint dostępny w rozmiarach: M8 ÷ M30 ; Zakres udźwigu WLL odpowiednio: 0,3t ÷ 6,3t.
