ME - haki z uchem w klasie 8.
Do powszechnego użytku. Duże ucho (do zawiesi linowych, pasowych i wężowych). Wszystkie haki z kutym zabezpieczeniem.

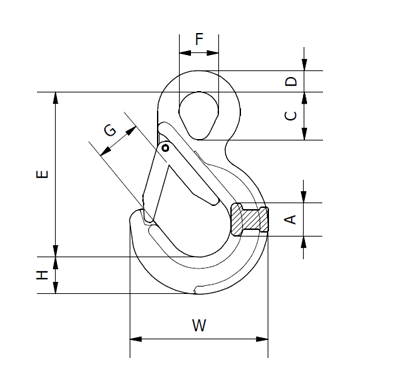

| Typ | DOR [t] | MBL [kN] | E [mm] | W [mm] | F [mm] | D [mm] | A [mm] | C [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ME 6-8 | 1,12 | 43,9 | 85,7 | 75,4 | 20,1 | 9,8 | 14,6 | 22,0 | 25,0 | 18,6 | 0,30 |
| ME 8-8 | 2,0 | 78,5 | 99,4 | 87,2 | 24,8 | 13,9 | 19,6 | 26,9 | 27,0 | 24,2 | 0,55 |
| ME 10-8 | 3,15 | 124,0 | 119,7 | 104,1 | 33,3 | 14,2 | 22,8 | 37,1 | 33,4 | 28,6 | 0,95 |
| ME 13-8 | 5,3 | 208,0 | 152,6 | 136,2 | 37,2 | 19,2 | 32,9 | 41,2 | 41,7 | 35,7 | 1,85 |
DOR - Dopuszczalne obciążenie robocze MBL - Minimalna siła zrywająca
Wykonany w klasie 8 zgodnie z normą PN-EN 1677-2.
Współczynnik bezpieczeństwa: 4:1
Posiada wzmocnione kute zabezpieczenie
Obciążenie próbne 2,5 x DOR
Obciążenie niszczące 4 x DOR
Zabezpieczony antykorozyjnie, poprzez lakierowanie proszkowe na czerwono.
Cechowanie: typ, klasa, numer partii, znak producenta, znak CE.
