Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia

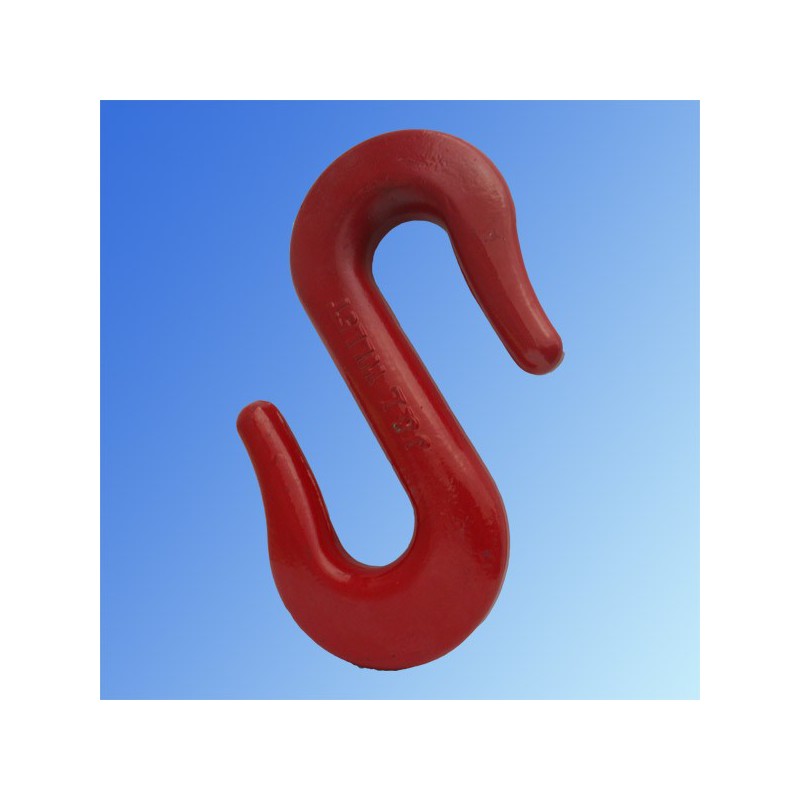

Zakres udźwigu WLL: 1t ÷ 10t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
- lakierowany
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; znak producenta; znak CE
|
Typ |
WLL |
MBL |
E |
F |
G |
A |
B |
D |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|
|
SC 1 |
1 |
39,2 |
111 |
51 |
24,5 |
24 |
16 |
18,5 |
0,5 |
|
SC 2 |
2 |
78,48 |
125 |
70 |
26 |
35 |
26 |
28,5 |
1,5 |
|
SC 3 |
3 |
117,7 |
130 |
80 |
31 |
38 |
28,5 |
31 |
1,85 |
|
SC 5 |
5 |
196,2 |
170 |
106 |
37 |
50 |
36 |
38 |
4,55 |
|
SC 8 |
8 |
313,6 |
220 |
135 |
51 |
62 |
40 |
51 |
7,85 |
|
SC 10 |
10 |
392,4 |
270 |
165 |
68 |
68 |
44 |
54 |
11,65 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
Indeks: ZAH BZ
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
Udźwig 0.25t, 0.5t, 1.0t, 1.6t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Udźwig 1.4t do 40t. Wg PN-EN 1677-2. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Udźwig 1,4t ÷ 10,0t. Klasa 10. Typoszereg haków i wymiary w tabeli.
Do przyspawania na łyżce koparki lub częściach maszn itp. Idealny do mocowania ładunku. Wymiary haków podano w tabeli.
Indeks: ZAH PW
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Typoszereg dla łańcuchów od 5x16 do 32x96. Wymiary haków i typoszereg w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,9t ÷ 6,7t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH P
Hak jednorożny klasy P wg DIN 15401 z nakrętką
Indeks: ZAH SO
Zakres udźwigu WLL: 0,2t ÷ 1t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Indeks: ZAH AWH
Zakres udźwigu WLL: 1,3t ÷ 10t. Do przyspawania na łyżce koparki lub części maszny itp. Idealny do mocowania. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAŁ Y8-308
Typoszereg udźwigu 0,75t ÷ 25t. Pełne wymiary i typoszereg podane w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig od 1,12t do 8,0t . Wymiary haków i typoszereg w tabeli.
Zakres udźwigu WLL: 1t ÷ 10t. Pełne wymiary S-haka i typoszereg podane w tabeli.
