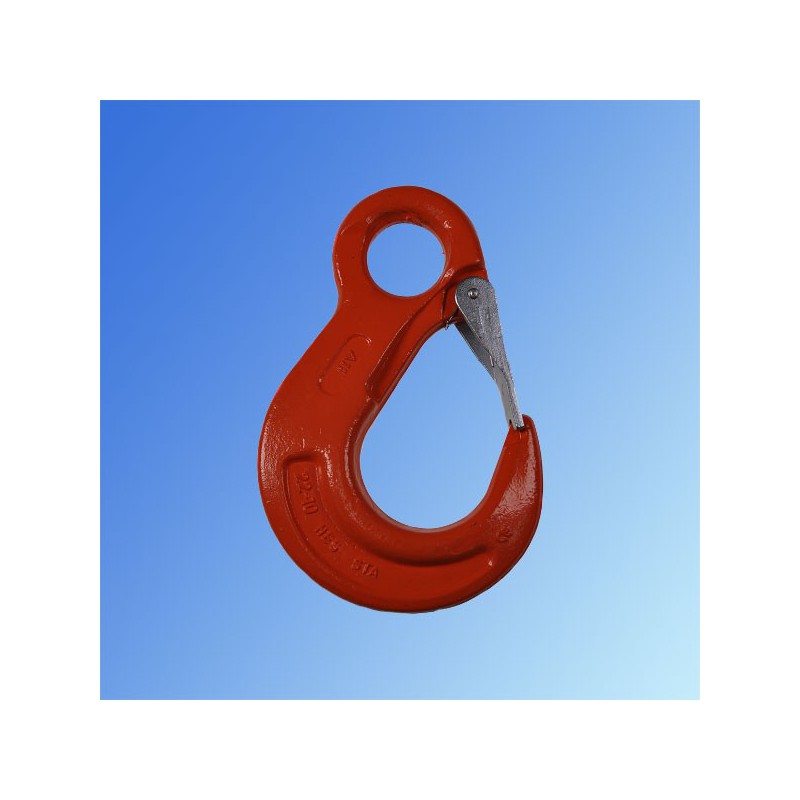

Hak z uchem HES klasy 10 wg PN-EN 1677-2
- lakierowany
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
|
Typ |
WLL |
MBL |
A |
W |
B |
D |
E |
G |
H |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|
|
HES 6-10 |
1,4 |
54,9 |
17 |
68 |
19 |
11 |
78 |
19 |
22 |
0,3 |
|
HES 8-10 |
2,5 |
98,1 |
18 |
87 |
24 |
12 |
108 |
25 |
29 |
0,5 |
|
HES 10-10 |
4,0 |
156,9 |
26 |
117 |
33 |
17 |
121 |
28 |
37 |
1,1 |
|
HES 13-10 |
6,7 |
262,8 |
32 |
134 |
42 |
19 |
154 |
39 |
45 |
2,1 |
|
HEA 16-10 |
10,0 |
392,3 |
40 |
160 |
50 |
25 |
180 |
43 |
52 |
3,7 |
|
HES 22-10 |
19,0 |
745,3 |
50 |
215 |
60 |
31 |
230 |
70 |
64 |
7,50 |
|
HES 26-10 |
26,5 |
1039,5 |
61 |
240 |
70 |
35 |
265 |
72 |
80 |
13,4 |
|
HES 32-10 |
40,0 |
1569,1 |
72 |
270 |
80 |
38 |
325 |
88 |
90 |
21,25 |
