Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Typoszereg udźwigu 1,4t ÷ 10t. Wyposażony w skracacz do zawiesia łańcuchowego. Pełne wymiary i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

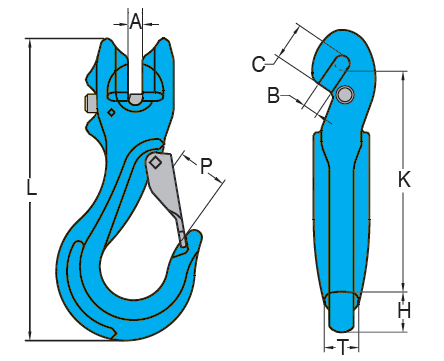

YOKE X-077 Hak łańcuchowy ze skracaczem klasy 10
|
Numer katalogowy |
WLL |
MBL | Wymiary mm |
kg/szt | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
K |
H |
P |
L |
T | ||||
|
X-077-06 |
1,4 |
54,9 |
7 |
7 |
17 |
102 |
18 |
22 |
135 |
16 |
0,5 |
|
X-077-07 |
2,5 |
98,1 |
10 |
10 |
24 |
123 |
24 |
26 |
171 |
18 |
0,9 |
|
X-077-10 |
4,0 |
156,9 |
12 |
12 |
28 |
149 |
34 |
34 |
213 |
24 |
1,7 |
|
X-077-13 |
6,7 |
262,9 |
15 |
15 |
29 |
179 |
37 |
43 |
256 |
30 |
3,2 |
|
X-077-16 |
10,0 |
392,4 |
20 |
20 |
48 |
212 |
42 |
46 |
305 |
39 |
5,7 |
Indeks: ZAH PW
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Typoszereg dla łańcuchów od 5x16 do 32x96. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH HE
Udźwig od 1.12t do 8.0t . Wymiary haków i typoszereg w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Hak bezpieczny 2,0t i 3,15t. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH WHE
Udźwig w zakresie 2.0t ÷ 30.0t. Pełne wymiary i typoszereg udźwigu haków podane w tabeli.
Indeks: ZAH SC
Zakres udźwigu WLL: 1t ÷ 10t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Typoszereg udźwigu 1,12t ÷ 12,5t. (1.12t, 2t, 3.15t, 5.3t, 8t, 12.5t). Wykonany w klasie 8. Pełne wymiary haków i typoszereg podane w tabeli.
Indeks: ZAH HHCS
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 16t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Typoszereg udźwigu w zakresie 1.5t ÷ 5.3t. Pełne wymiary i typoszereg podane w tabeli.
Typoszereg udźwigu 15t ÷ 30t. Wykonany w klasie 8. Pełne wymiary haków i typoszereg podane w tabeli.
Zamyka i zatrzaskuje się automatycznie. Udźwig 1,4t ÷ 26,5t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAŁ Y8-308
Typoszereg udźwigu 0,75t ÷ 25t. Pełne wymiary i typoszereg podane w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Indeks: ZAH SO
Zakres udźwigu WLL: 0,2t ÷ 1t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Typoszereg udźwigu 1,4t ÷ 10t. Wyposażony w skracacz do zawiesia łańcuchowego. Pełne wymiary i typoszereg podane w tabeli.
