Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Duże ucho - do zawiesi linowych i pasowych. Hak bezpieczny 2,0t i 3,15t. Wymiary haków i typoszereg w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

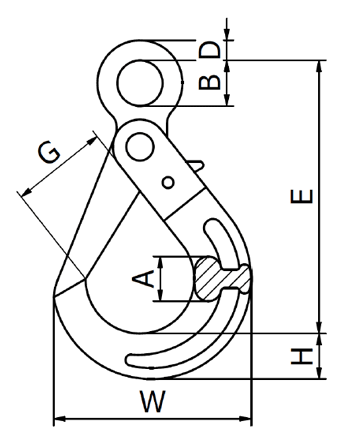

Hak z uchem i klamrą LE klasy 8 wg PN-EN 1677-3
Duże ucho - do zawiesi linowych, pasowych i wężowych. Zamyka i zatrzaskuje się automatycznie pod obciażeniem.
- lakierowany
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
|
Typ |
WLL |
MBL |
E |
H |
B |
D |
W |
G |
A |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|
|
LE 8-8 |
2,0 |
78,5 |
130 |
24 |
25 |
11 |
90 |
37 |
21 |
0,8 |
|
LE 10-8 |
3,15 |
124,0 |
160 |
30 |
31 |
16 |
110 |
43 |
24 |
1,5 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
Indeks: ZAH HHCS
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 16t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH BZ
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Indeks: ZAH SO
Zakres udźwigu WLL: 0,2t ÷ 1t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Indeks: ZAH PW
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Typoszereg dla łańcuchów od 5x16 do 32x96. Wymiary haków i typoszereg w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Udźwig 1.4t do 40t. Wg PN-EN 1677-2. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Indeks: ZAU ROT5000
Hak na trzpień rotatora. WLL=5T.Wymiary uchwytu trzpienia wg. zamówienia.
Udźwig w zakresie 0.25t ÷ 1,6t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Typoszereg udźwigu w zakresie 1.5t ÷ 5.3t. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAH P
Hak jednorożny klasy P wg DIN 15401 z nakrętką
Do zawiesi łańcuchowych o regulowanych pętlach. Udźwig 1,6t ÷ 5t. Klasa 8. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH HW-G
Hak wciągnikowy górny HW-G. Typoszereg udźwigu 0,75t ÷ 3t. Pełne wymiary haków i typoszereg podane w tabeli.
Hak bezpieczny 1,4t do 10t. Wymiary haków i typoszereg w tabeli.
Typoszereg udźwigu 1,12t ÷ 12,5t. (1.12t, 2t, 3.15t, 5.3t, 8t, 12.5t). Wykonany w klasie 8. Pełne wymiary haków i typoszereg podane w tabeli.
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Hak bezpieczny 2,0t i 3,15t. Wymiary haków i typoszereg w tabeli.
