Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

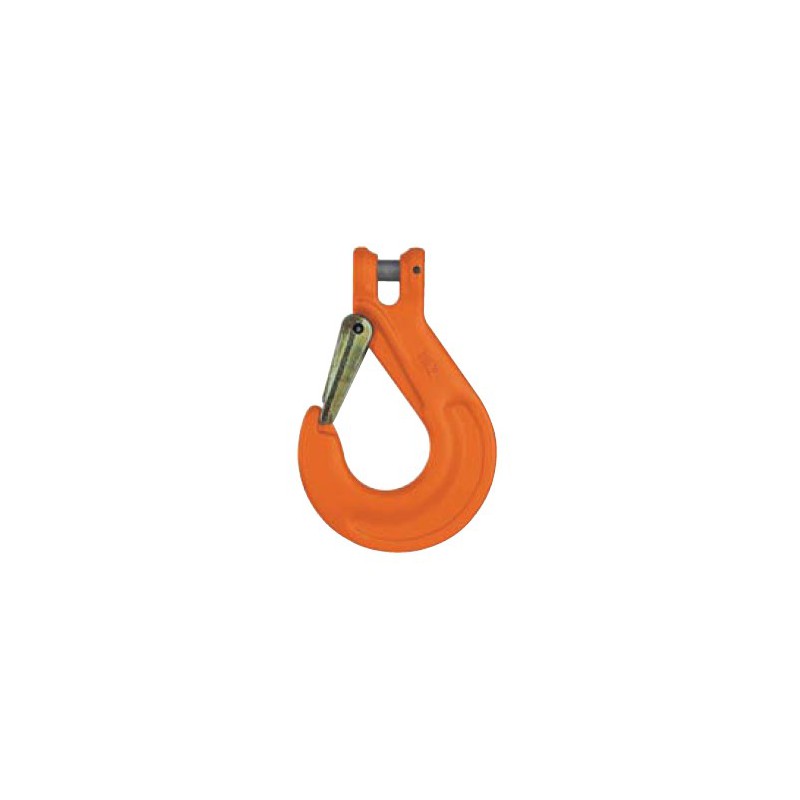

KHSW - haki w klasie 10 z zabezpieczeniem
Hak powszechnego zastosowania. Z kutym zabezpieczeniem. Używany bez ogniwa pośredniego i ogniwa łączącego.
| TYP | WLL t | Wymiary mm | kg/szt. | |||||
|---|---|---|---|---|---|---|---|---|
| e | h | a | b | d | g1 | |||
| KHSW 6 | 1,4 | 69,0 | 20 | 15 | 66 | 7,4 | 19 | 0,2 |
| KHSW 7 | 1,9 | 95,0 | 28 | 19 | 90 | 9 | 26 | 0,6 |
| KHSW 8 | 2,5 | 94,5 | 28 | 19 | 90 | 10 | 26 | 0,6 |
| KHSW 10 | 4,0 | 109,0 | 33 | 25 | 108 | 12,5 | 31 | 1,1 |
| KHSW 13 | 6,7 | 136,0 | 40 | 34 | 131 | 16 | 39 | 2,0 |
| KHSW 16 | 10,0 | 155,0 | 49 | 37 | 153 | 20 | 45 | 3,5 |
| KHSW 19 | 16,0 | 183,5 | 53 | 46 | 177 | 24 | 53 | 5,0 |
| KHSW 22 | 19,0 | 213,5 | 62 | 50 | 196 | 27 | 62 | 12,1 |
Indeks: ZAH SC
Zakres udźwigu WLL: 1t ÷ 10t. Pełne wymiary S-haka i typoszereg podane w tabeli.
Typoszereg udźwigu 15t ÷ 30t. Wykonany w klasie 8. Pełne wymiary haków i typoszereg podane w tabeli.
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Do łańcucha od Ø6mm do Ø22mm. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH KPW
Do skracania długości zawiesi oraz zabezpieczania luźnych cięgien. Typoszereg dla łańcuchów od Ø5mm do Ø22mm. Typoszereg haków i wymiary w tabeli.
Do powszechnego użytku. Udźwig 1,12t ÷ 5,3t. Klasa 8. Wymiary haków i typoszereg w tabeli.
Typoszereg udźwigu w zakresie 2.0t ÷ 11.2t. Klasa 8. Pełne wymiary podane w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Hak bezpieczny 2,0t i 3,15t. Wymiary haków i typoszereg w tabeli.
Udźwig 0.25t, 0.5t, 1.0t, 1.6t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Udźwig w zakresie 1.12t ÷ 8t. Hak z automatycznym zabezpieczeniem. Pełne wymiary haków i typoszereg udźwigu podane w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,9t ÷ 6,7t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH WHE
Udźwig w zakresie 2.0t ÷ 30.0t. Pełne wymiary i typoszereg udźwigu haków podane w tabeli.
Przeznaczony do prostego i szybkiego zahaczania i odhaczania. Udźwig 1,9t ÷ 10t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH PE
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Do łańcucha od Ø6mm do Ø16mm. Wymiary haków i typoszereg w tabeli.
Zamyka i zatrzaskuje się automatycznie. Udźwig 1,4t ÷ 26,5t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 19t. Klasa 10. Wymiary haków i typoszereg w tabeli.
