Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

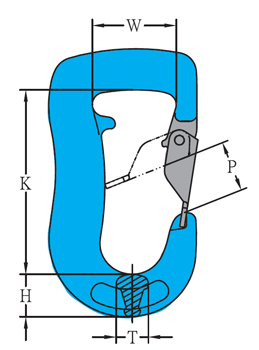

YOKE X-032 Hak klasy 10 do zawiesi wężowych
|
Numer katalogowy |
WLL [t] |
MBL [kN] |
K |
P |
W |
T |
H |
kg/szt |
|---|---|---|---|---|---|---|---|---|
|
X-032-01 |
1,0 |
49,0 |
89 |
25 |
43 |
15 |
20 |
0,7 |
|
X-032-02 |
2,0 |
98,1 |
116 |
30 |
53 |
20 |
27 |
1,5 |
|
X-032-03 |
3,0 |
147,1 |
119 |
32 |
64 |
26 |
32 |
2,4 |
|
X-032-05 |
5,0 |
245,2 |
145 |
45 |
61 |
38 |
44 |
3,5 |
Indeks: ZAH C
Typoszereg udźwigu w zakresie 0.75t ÷ 10.0t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Udźwig 1,9t ÷ 6,7t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Indeks: ZAH DZG
Wykonywany w zakresie udźwigu WLL: 2t ÷ 10t. Do przyspawania na łyżce koparki lub częściach maszn itp. Idealny do mocowania ładunku. Wymiary haków podano w tabeli.
Indeks: ZAH PW
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Typoszereg dla łańcuchów od 5x16 do 32x96. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH PE
Do skracania długości zawiesi łańcuchowych oraz zabezpieczenia luźnych cięgien. Do łańcucha od Ø6mm do Ø16mm. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH HW-D
Hak wciągnikowy dolny HW-D. Typoszereg udźwigu 0,75t ÷ 3t. Pełne wymiary haków i typoszereg podane w tabeli.
Indeks: ZAH P
Hak jednorożny klasy P wg DIN 15401 z nakrętką
Typoszereg udźwigu w zakresie 1.5t ÷ 5.3t. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAH FE
Udźwig 2t ÷ 8t. Klasa 8. Typoszereg haków i wymiary w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig od 1,12t do 8,0t . Wymiary haków i typoszereg w tabeli.
Przeznaczony do prostego i szybkiego zahaczania i odhaczania. Udźwig 1,9t ÷ 10t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH LH
Typoszereg udźwigu 2t ÷ 16t. (2t, 3.15t, 5.3t, 8t, 11.5t, 16t). Wykonany w klasie 8.
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
