Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Udźwig 1,9t ÷ 6,7t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

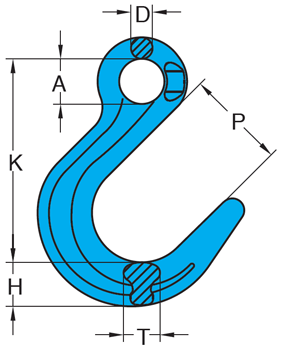

YOKE X-047 Hak kontenerowy klasy 10
|
Numer katalogowy |
WLL [t] |
MBL [kN] |
K |
P |
A |
D |
T |
H |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|
|
X-047-07 |
2,5 |
98,1 |
123 |
62 |
24 |
12 |
19 |
27 |
0,8 |
|
X-047-10 |
4,0 |
156,9 |
149 |
74 |
32 |
15 |
23 |
32 |
1,6 |
|
X-047-13 |
6,7 |
262,9 |
180 |
88 |
40 |
19 |
32 |
39 |
2,5 |
|
X-047-16 |
10,0 |
392,4 |
213 |
98 |
50 |
25 |
41 |
47 |
4,4 |
Indeks: ZAH WHE
Udźwig w zakresie 2.0t ÷ 30.0t. Pełne wymiary i typoszereg udźwigu haków podane w tabeli.
Indeks: ZAH LCS
Zamyka i zatrzaskuje się automatycznie. Udźwig 1,4t ÷ 10t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Duże ucho - do zawiesi linowych i pasowych. Hak bezpieczny 2,0t i 3,15t. Wymiary haków i typoszereg w tabeli.
Indeks: ZAU ROT5000
Hak na trzpień rotatora. WLL=5T.Wymiary uchwytu trzpienia wg. zamówienia.
Udźwig w zakresie 0.25t ÷ 1,6t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Indeks: ZAH HW-D
Hak wciągnikowy dolny HW-D. Typoszereg udźwigu 0,75t ÷ 3t. Pełne wymiary haków i typoszereg podane w tabeli.
Zamyka i zatrzaskuje się automatycznie. Udźwig 1,4t ÷ 10t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Zamyka i zatrzaskuje się automatycznie. Udźwig 1,4t ÷ 26,5t. Klasa 10. Wymiary haków i typoszereg w tabeli.
Indeks: ZAH FE
Udźwig 2t ÷ 8t. Klasa 8. Typoszereg haków i wymiary w tabeli.
Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig od 1,12t do 8,0t . Wymiary haków i typoszereg w tabeli.
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Typoszereg udźwigu w zakresie 2.0t ÷ 11.2t. Klasa 8. Pełne wymiary podane w tabeli.
Typoszereg udźwigu 1t ÷ 5t. Do zawiesi wężowych i pasowych. Pełne wymiary haków i typoszereg podane w tabeli.
Indeks: ZAH BZ
Udźwig w zakresie 0.63t ÷ 3.2t. Pełne wymiary i typoszereg udźwigu podane w tabeli.
Do powszechnego użytku. Udźwig 1,12t ÷ 5,3t. Klasa 8. Wymiary haków i typoszereg w tabeli.
Udźwig 1,9t ÷ 6,7t. Klasa 10. Wymiary haków i typoszereg w tabeli.
