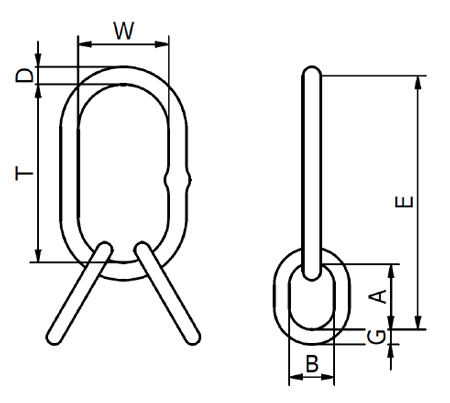

Ogniwa zbiorcze SG klasy 8 wg PN-EN 1677-4
- lakierowane
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
|
Typ |
WLL |
MBL |
E |
T |
W |
D |
A |
B |
G |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|
|
SG 7 |
3,15 |
123,5 |
270 |
160 |
90 |
20 |
110 |
60 |
14 |
1,95 |
|
SG 8 |
4,25 |
166,7 |
300 |
160 |
90 |
22 |
140 |
80 |
16 |
2,85 |
|
SG 10 |
7,0 |
274,6 |
350 |
190 |
110 |
25 |
160 |
90 |
20 |
4,60 |
|
SG 13 |
13,2 |
517,8 |
420 |
230 |
130 |
32 |
190 |
110 |
26 |
9,0 |
|
SG 16 |
20,5 |
804,1 |
505 |
275 |
150 |
38 |
230 |
130 |
30 |
14,9 |
|
SG 20 |
26,9 |
1055,2 |
570 |
340 |
180 |
45 |
230 |
130 |
32 |
21,7 |
