Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Ogniwo do zawiesi pasowych E kl.8. Od 109x64mm do 133x128mm. Pełne wymiary i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

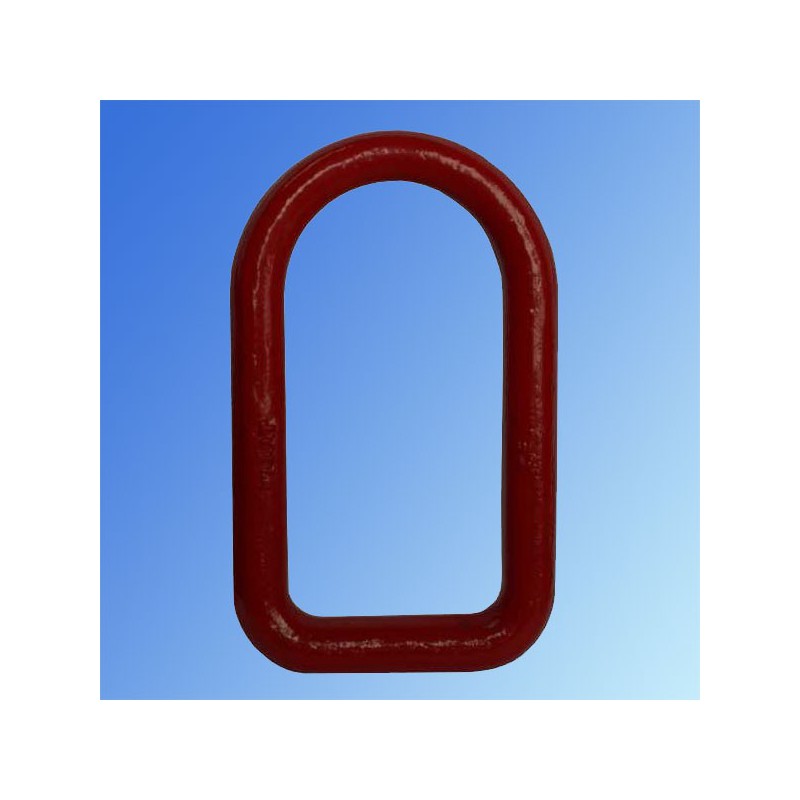

Ogniwo do zawiesi pasowych E kl.8
Zredukowane niebezpieczeństwo uszkodzenia pasa dzięki szerokiej powierzchni styku. Klasa 8.
- lakierowane
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
|
Typ |
WLL |
MBL |
D |
T |
W |
kg/szt |
|---|---|---|---|---|---|---|
|
E 1 |
1,0 |
39,2 |
13 |
109 |
64 |
0,40 |
|
E 2 |
2,0 |
78,5 |
16 |
123 |
64 |
0,65 |
|
E 3 |
3,0 |
117,7 |
20 |
138 |
109 |
1,15 |
|
E 4 |
4,0 |
156,9 |
24 |
133 |
128 |
1,9 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Do zawiesi 3- i 4-cięgnowych łańcuchowych o udźwigu w zakresie 2t ÷ 21.2t. Przeznaczone do bezpośredniego łączenia z cięgnami, z możliwością skracania długości cięgien. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu (WLL) w zakresie 2.3t ÷ 76.0t. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi 3- i 4-cięgnowych łańcuchowych o udźwigu w zakresie 3t ÷ 40t. Przeznaczone do bezpośredniego łączenia z cięgnami łańcuchów. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAŁ CS
Ogniwo CS przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1,4t ÷ 19,0t. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi 2-cięgnowych łańcuchowych o udźwigu w zakresie 2t ÷ 21.5t. Przeznaczone do bezpośredniego łączenia z cięgnami łańcuchów. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi 2-cięgnowych łańcuchowych o udźwigu w zakresie 1.4t ÷ 14.0t. Przeznaczone do bezpośredniego łączenia z cięgnami, z możliwością skracania długości cięgien. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi jedno lub dwucięgnowych. Rozmiar od 110x60mm do 200x110mm. Wymiary i typoszereg podane w tabeli.
Indeks: ZAO KAGW
Do zawiesi 1-cięgnowych łańcuchowych o udźwigu w zakresie 1.4t ÷ 19t. Przeznaczone do bezpośredniego łączenia z cięgnem łańcuchowym. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi jedno lub dwucięgnowych. Rozmiar od 107x58mm do 195x106mm. Wymiary i typoszereg podane w tabeli.
Indeks: ZAO S
Do zawiesi jedno lub dwucięgnowych. Rozmiar od 120x70mm do 275x150mm. Wymiary i typoszereg podane w tabeli.
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 12.5t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 2,36 ÷ 17,0t. Pełne wymiary i typoszereg podane w tabeli.
Złączka CARW przeznaczone do zawiesi pasowych z wmontowaną połową złączki łańcuchowej CW. Typoszereg udźwigu w zakresie 2.5t ÷ 10.0t. Pełne wymiary i typoszereg podane w tabeli.
Ogniwo CW przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1.0t ÷ 31.5t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 3,15t ÷ 26,9t. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAP DLU
Do prefabrykatów betonowych. Udźwig [WLL] 1t-5t. Typoszereg ogniw i wymiary podane w tabeli.
Ogniwo do zawiesi pasowych E kl.8. Od 109x64mm do 133x128mm. Pełne wymiary i typoszereg podane w tabeli.
