Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 8.0t. Pełne wymiary i typoszereg podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
CP - Ogniwo łączące do zawiesi wężowych klasy 8
wykonane ze stali stopowej w klasie 8 zgodnie z normą PN-EN 1677-1
Przeznaczone do połączeń takich elementów jak:
Ogniwo główne - zawiesie wężowe
Zawiesie wężowe - ogniwo
Zawiesie wężowe - hak z uchem

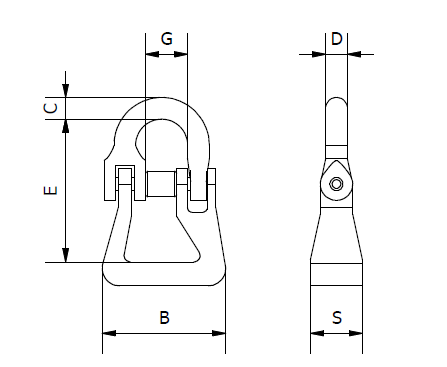

| Typ | DOR [t] | MBL [kN] | E [mm] | B [mm] | G [mm] | C [mm] | S [mm] | D [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CP 8-8 | 2,0 | 78,5 | 62,5 | 61,5 | 18,7 | 9,8 | 23,7 | 10,5 | 0,30 |
| CP 10-8 | 3,15 | 124,0 | 82,8 | 66,5 | 24,0 | 12,5 | 30,2 | 11,7 | 0,50 |
| CP 13-8 | 5,3 | 208,0 | 93,5 | 87,2 | 27,9 | 16,8 | 35,9 | 17,2 | 1,05 |
| CP 16-8 | 8,0 | 314,0 | 120,1 | 106,0 | 32,9 | 21,0 | 44,1 | 19,8 | 1,90 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
Wymiar wewnętrzny ogniw jest stały dla całego typoszeregu udźwigu i wynosi 180x340mm. Typoszereg udźwigu w zakresie 2.5t ÷ 21.2t. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi jedno lub dwucięgnowych. Może być używane jako ogniwo kończące. Typoszereg udźwigu w zakresie 1.4t ÷ 60t. Wymiary podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych, do haków suwnicowych o większych rozmiarach oraz haków specjalnych. Typoszereg udźwigu (WLL) w zakresie 4.2t ÷ 40.0t. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAP DLU
Do prefabrykatów betonowych. Udźwig [WLL] 1t-5t. Typoszereg ogniw i wymiary podane w tabeli.
Do zawiesi jedno lub dwucięgnowych. Podobne do ogniwa A8W, ale dzięki większym rozmiarom wewnętrznym odpowiednie do haków suwnicowych o rozmiar większych oraz haków specjalnych. Typoszereg udźwigu w zakresie 1.4t ÷ 21.2t. Wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 2,36 ÷ 17,0t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 3,0t ÷ 21,2t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 3,15t ÷ 26,9t. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAO KAGW
Do zawiesi 1-cięgnowych łańcuchowych o udźwigu w zakresie 1.4t ÷ 19t. Przeznaczone do bezpośredniego łączenia z cięgnem łańcuchowym. Pełne wymiary i typoszereg podane w tabeli.
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 12.5t. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi 2-cięgnowych łańcuchowych o udźwigu w zakresie 1.4t ÷ 14.0t. Przeznaczone do bezpośredniego łączenia z cięgnami, z możliwością skracania długości cięgien. Pełne wymiary i typoszereg podane w tabeli.
Do zawiesi jednocięgnowych łańcuchowych o udźwigu w zakresie 1t ÷ 10t. Przeznaczone do bezpośredniego łączenia z cięgnami, z możliwością skracania długości cięgna. Pełne wymiary i typoszereg podane w tabeli.
Indeks: ZAO S
Do zawiesi jedno lub dwucięgnowych. Rozmiar od 120x70mm do 275x150mm. Wymiary i typoszereg podane w tabeli.
Do zawiesi jedno lub dwucięgnowych. Rozmiar od 107x58mm do 195x106mm. Wymiary i typoszereg podane w tabeli.
Indeks: ZAŁ C
Ogniwo C przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 8. Typoszereg udźwigu w zakresie 1,12t ÷ 8,0t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu (WLL) w zakresie 2.3t ÷ 76.0t. Pełne wymiary i typoszereg podane w tabeli.
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 8.0t. Pełne wymiary i typoszereg podane w tabeli.
