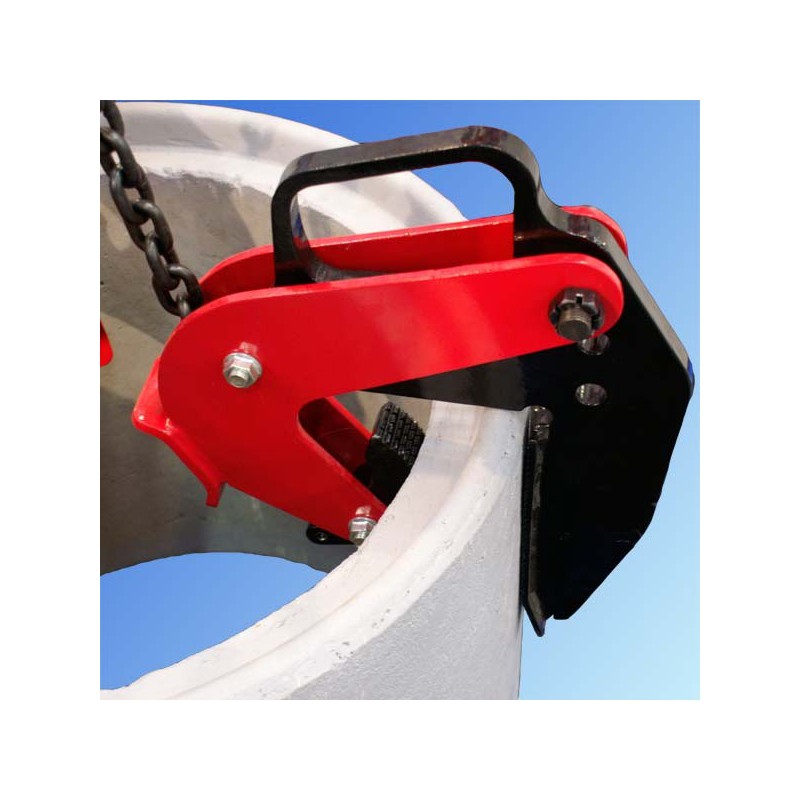

Komplet uchwytów GDA
Uchwyty te znajdują zastosowanie w pracach wszędzie tam gdzie są kręgi betonowe. Umożliwiają bezpieczne i samozaciskowe uchwycenie kręgu betonowego podczas prac montażowych z nim związanych. Proste w użyciu do wszelkich prac związanych z przemieszczaniem i układaniem kręgu, studni, dennicy.
Udźwig kompletu wg. tabeli. W komplecie są trzy uchwyty na zawiesiu łańcuchowym wyposażonym w haki skracające.
Dobrać komplet należy na podstawie parametrów opisujących krąg w tabeli: udźwig (WLL), zakres grubości ścianki kręgu (Z) jak i jego średnica (Ø).
Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria).
Przeznaczenie : Służy do podnoszenia kręgów betonowych wg DIN 4034 w pozycji pionowej.
| TYP | WLL (t) | Wymiary w mm | Masa (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zakres chwytania Z | Ø | L | A | B | C | W | E min | H | D | |||
| GDA 2,1 | 2,1 | 40 – 120 | 3000 | 2500 | 160 | 90 | 22 | 360 | 220 | 420 | 50 | 53 |
| GDA 3,0 | 3,0 | 50 – 180 | 3000 | 2500 | 160 | 90 | 23 | 470 | 275 | 470 | 65 | 78 |
| GDA 4,0 | 4,0 | 90 - 220 | 3000 | 2500 | 160 | 90 | 23 | 470 | 275 | 480 | 65 | 90 |
Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).
Spełniają przepisy dyrektywy maszynowej
Wykonany wg zharmonizowanej normy: PN-EN 13155
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji
