Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Uchwyty UB przeznaczone są do przemieszczania kręgów betonowych. Zastosowanie do prac budowlanych, montażu studzienek jak również ich rozładunku i załadunku. Komplet o udźwigu 3t stanowią trzy uchwyty, które współpracują z zawiesiem linowym.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

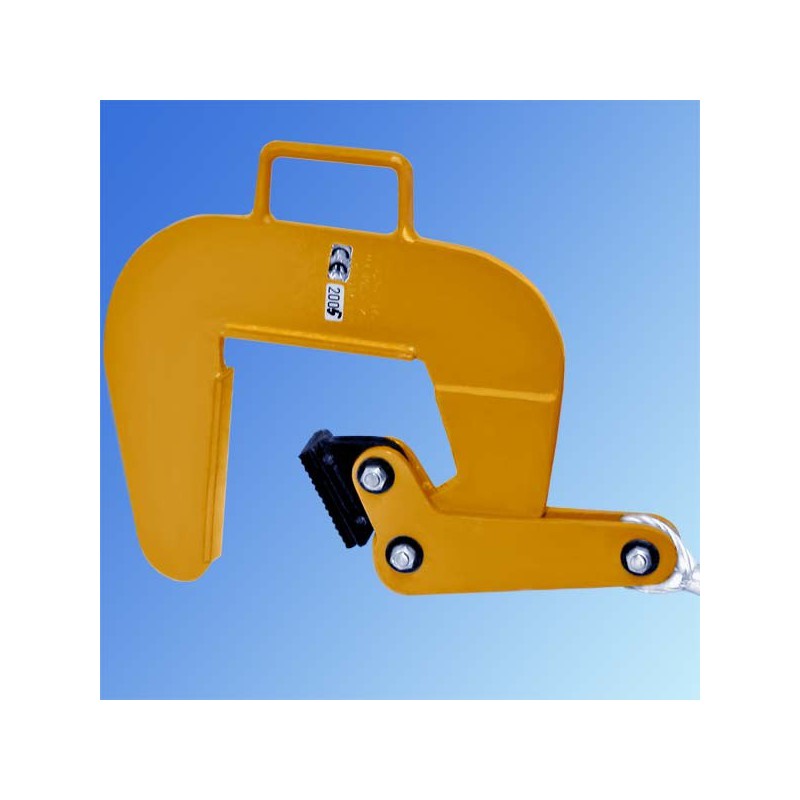

Uchwyt UB przeznaczony jest do podnoszenia i transportu pionowego kręgów betonowych. Zapewniają samoczynny zacisk dostosowany do obciążenia. Zastosowanie takie same jak uchwytu UBX do prac budowlanych przy kręgach betonowych, montażu studzienek jak również rozładunku i ich załadunku. Stosowane raczej przy mniejszym natężeniu prac.
Komplet stanowią trzy uchwyty, które współpracują z zawiesiem linowym lub łańcuchowym. Udźwig podany jest dla 1 sztuki.
Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria).
| TYP | DOR 1szt kG | A mm | B mm | C mm | D mm | WAGA kg/szt |
|---|---|---|---|---|---|---|
| UB 1/120 | 1000 | 60 - 120 | 97 | 90 | 225 | 8,7 |
| UB 1/130 | 1000 | 70 - 130 | 97 | 95 | 225 | 8,9 |
Udźwig, waga i wymiary podane są dla 1 szt samego uchwytu.
Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).
-Komplet o udźwigu 3T stanowią trzy uchwyty z zawiesiem linowym Ø12, L-2m.
-Podnoszone kregi betonowe do 3T i grubości ścianki wg. tabeli.
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 OGÓLNE BADANIA a także PN-EN 13155 i DYREKTYWY MASZYNOWEJ 98/37/EC.
Indeks: ZAR ZR03.15
Do obracania ładunku na zawiesiach podczas montażu WLL=3.2t, ogniwo 70x130mm. Zapobiega on skręcaniu i uszkadzaniu zawiesia.
Indeks: UBXA3
Chwytak automatyczny do kręgów betonowych o udźwigu 3 ton i zakresie chwytania kręgów 625, 800, 1000, 1200, 1500mm.
Indeks: UBX-A1,A2
Automatyczny uchwyt do podnoszenia i transportu kręgów betonowych
Trawersa do podnoszenia stożkowych rur betonowych. Udźwig (WLL) 500kg.
Indeks: 2UBX–Z
Automatyczny uchwyt przeznaczony do podnoszenia i transportu zwężek betonowych o udźwigu 1,5t.
Indeks: 2UBX-1
Automatyczny uchwyt do podnoszenia i transportu kręgów betonowych
Indeks: UBX_
Uchwyty UBX przeznaczone są do podnoszenia i transportu pionowego kręgów betonowych w ich osi. Proste i bezpieczne w użyciu podczas wszelkich prac związanych z przemieszczaniem kręgów. Komplet stanowią trzy uchwyty. Więcej danych w tabeli.
Trawersa do podnoszenia stożkowych rur betonowych. Udźwig (WLL) 1000kg.
Indeks: 3UBX
Automatyczny uchwyt do kręgów betonowych o DOR 2,5t i zakresie chwytania kręgów od 1500-2500mm.
Indeks: ZK 3ZLGAM07/120
Lekki komplet (29kg lub 35kg) trzech chwytaków GDA z zawiesiem łańcuchowym o udźwigu 1.5t lub 1.6t, przeznaczony do prac związanych z podnoszeniem kręgu betonowego o grubości ścianki 40÷120mm lub 40÷140mm. Zapewniają samoczynny uchwyt kręgu podczas jego podnoszenia. Wymiary w tabeli.
Indeks: GDA_
Uchwyty GDA przeznaczone są do prac transportowych i montażowych związanych podnoszeniem kręgu betonowego w jego osi. Zapewniają bezpieczny, łatwy samoczynny uchwyt kręgu podczas jego podnoszenia. Komplet stanowią trzy uchwyty współpracujące z zawiesiem łańcuchowym. Udźwig zawiesia 2.1t, 3.0t i 4.0t. Zakresy podano w tabeli.
Indeks: GDC1.4
Komplet trzech uchwytów z zawiesiem łańcuchowym 3,0t, L=1,8m przeznaczony do prac związanych z montażem kręgu betonowego o grubości ścianki 50÷180mm. Zacisk samoczynny, proporcjonalny do obciążenia na sciankach kręgu podczas jego podnoszenia. Dane w tabeli.
Trawersa do podnoszenia stożkowych kręgów i rur betonowych. Udźwig (WLL) 1000 kg.
Automatyczny uchwyt do podnoszenia i transportu kręgów betonowych o udźwigu 3 ton i zakresie chwytania kręgów 600, 650, 800, 1000, 1200, 1500mm.
Indeks: 2 UBX-Z 2
Automatyczny uchwyt przeznaczony do podnoszenia i transportu zwężek betonowych o udźwigu 2t.
Uchwyty przeznaczone są do transportu, podnoszenia i układania kręgów i rur betonowych w pozycji poziomej. Udźwig 1.5t (l=750-1500mm), 3.5t (l=1000-2000mm) i 3.6t (l=2000-3100).
Trawersa do podnoszenia stożkowych rur betonowych. Udźwig (WLL) 1000kg.
Uchwyty UB przeznaczone są do przemieszczania kręgów betonowych. Zastosowanie do prac budowlanych, montażu studzienek jak również ich rozładunku i załadunku. Komplet o udźwigu 3t stanowią trzy uchwyty, które współpracują z zawiesiem linowym.
