Uchwyty UBX przeznaczone są do podnoszenia i transportu pionowego kręgów betonowych w ich osi. Proste i bezpieczne w użyciu podczas wszelkich prac związanych z przemieszczaniem kręgów. Komplet stanowią trzy uchwyty. Więcej danych w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Uchwyt UBX zapewnia bezpieczny, samoczynny chwyt kręgu podczas jego podnoszenia. Przeznaczony jest do podnoszenia i transportu pionowego kręgów betonowych w ich osi. Prosty, łatwy i bezpieczny w użyciu podczas wszelkich prac związanych z przemieszczaniem kręgu. Dzięki nim można montować kręgi betonowe.
Komplet stanowią trzy uchwyty współpracujące z zawiesiem łańcuchowym. Udźwig podany jest dla 1 szt.
Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria).

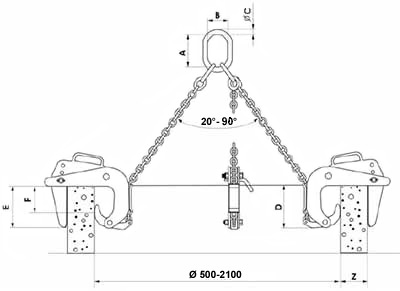

| TYP | DOR kG | ZAKRES Z mm | E mm | F mm | A mm | B mm | C mm | D mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|
| UBX 0,5/120 | 500 | 40 - 120 | 165 | 100 | 135 | 75 | 18 | 180 | 10 |
| UBX 1/180 | 1000 | 50 - 180 | 175 | 175 | 180 | 100 | 26 | 310 | 18 |
| UBX 1/220 | 1000 | 90 - 220 | 175 | 175 | 180 | 100 | 26 | 310 | 24 |
Udźwig i waga podane są dla 1 szt. samego uchwytu.
Sposób mocowania pokazano również na zdjęciach.
-Komplet stanowią trzy uchwyty wraz z zawiesiem łańcuchowym dokręgów o Ø od 500mm do 2100mm wykonanym wg. DIN (o udźwigu odpowiednio 1,5T i 3T).
-Wykonywane są również komplety do kręgów o większych średnicach wewnętrznych.
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 OGÓLNE BADANIA a także PN-EN 13155 i DYREKTYWY MASZYNOWEJ 98/37/EC.
Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).
