Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych. Dźwignia zaciskająca może być wyposażona w stopkę - UBPS lub rolkę - UBPR. Typoszereg udźwigu w zakresie 1.5t ÷ 5.0t. Pełne wymiary i typoszereg podane w tabeli. (wyświetl wiecej...)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

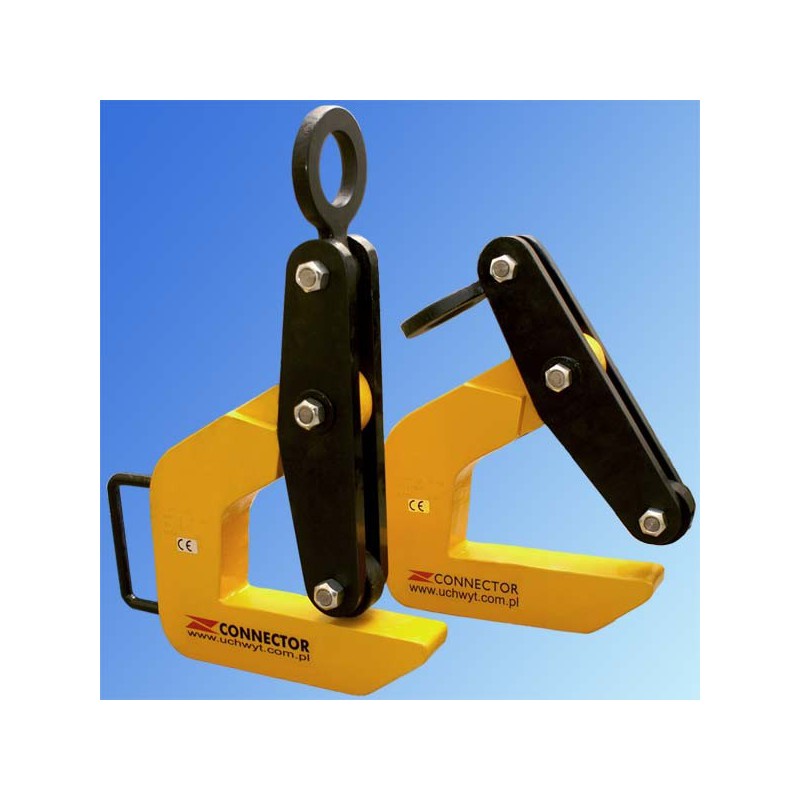

UBPS i UBPR - chwytaki do przenoszenia arkuszy blach ułożonych poziomo.
Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych.
Dźwignia zaciskająca może być wyposażona w stopkę - UBPS lub rolkę - UBPR.
Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Kąt między cięgnami zawiesia wyposażonego w uchwyt nie powinien przekraczać 60°.
Udźwig podany jest dla jednej sztuki.
| TYP | DOR kG | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|
| UBP S/R-1,5 | 1500 | 5-60 | 115 | 40 | 26 | 190 | 54 | 100 | 50 | 8,9 |
| UBP S/R-3,2 | 3200 | 10-90 | 185 | 60 | 36 | 290 | 84 | 160 | 70 | 34,4 |
| UBP S/R-5 | 5000 | 10-110 | 266 | 100 | 40 | 450 | 120 | 220 | 70 | 97,0 |
Udźwig podany jest dla 1 szt. Kąt między cięgnami nie powinien przekraczać 60°.
Należy wybrać typ: S-ZAKOŃCZENIE STOPKĄ, R-ZAKOŃCZENIE ROLKĄ.
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
Udźwig pary od 2,0t do 12,0t. Typoszereg i wymiary podano w tabeli. Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Uchwyty UBPO o zwiekszonym zakresie chwytania w stosunku do uchwytów UBP. Typoszereg udźwigu od 1t do 4t. Pełne wymiary, zakres chwytania i typoszereg w tabeli.
Do przenoszenia pojedynczych oraz związanych pakietów blach, płyt metalowych . Zalecane jest stosowanie w układzie 3-cięgnowym. Udźwig 2,5t ÷ 19,0t. Wymiary i typoszereg w tabeli.
Uchwyt 2UBP-S/R do przenoszenia w pozycji poziomej pojedynczych lub związanych pakietów blach. Dźwignia może być wyposażona w stopkę lub rolkę. Typoszereg udźwigu od 1,0t do 3,2t. Pełne wymiary podane w tabeli.
Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych.
Hak widłowy GHW do przenoszenia arkuszy blach w poziomie. Stosuje się wyłącznie parami. Dopuszczony kąt rozwarcia cięgien zawiesia od 30° do 45°. Typoszereg udżwigu od 1,4t do 8,0t.
Popularne uchwyty do transporu poziomych arkuszy blachy. Udźwig od 1t do 12t na parę. Typoszereg i wymiary w tabeli.
Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach. Udźwig podany jest dla jednej sztuki: 0.5t do 3.2t.
Indeks: 2UBP_
Uchwyt 2UBP przeznaczony jest do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwigi od 1.5t do 5.0t, Wymiary w tabeli.
Uchwyt przeznaczony jest do przenoszenia pojedynczych lub związanych arkuszy blach. Udźwig podany jest dla jednej sztuki i wynosi od 4,2t i 7,0t reszta danych w tabeli.
Indeks: RSA
Popularne uchwyty do transporu poziomych arkuszy blachy. Udźwig od 1,5t do 9,0t. Typoszereg i wymiary w tabeli.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 2 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 3 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°. Udźwig podany jest dla jednej sztuki i wynosi od 1t do 10t reszta danych w tabeli.
Udźwig od 3,0t do 15t. Typoszereg i wymiary podano w tabeli. Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Uchwyty przeznaczony do blach nierdzewnych, aluminiowych, płyt drewnopochodnych oraz marmurowych . Typoszereg i wymiary w tabeli.
Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych. Dźwignia zaciskająca może być wyposażona w stopkę - UBPS lub rolkę - UBPR. Typoszereg udźwigu w zakresie 1.5t ÷ 5.0t. Pełne wymiary i typoszereg podane w tabeli. (wyświetl wiecej...)
