Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia

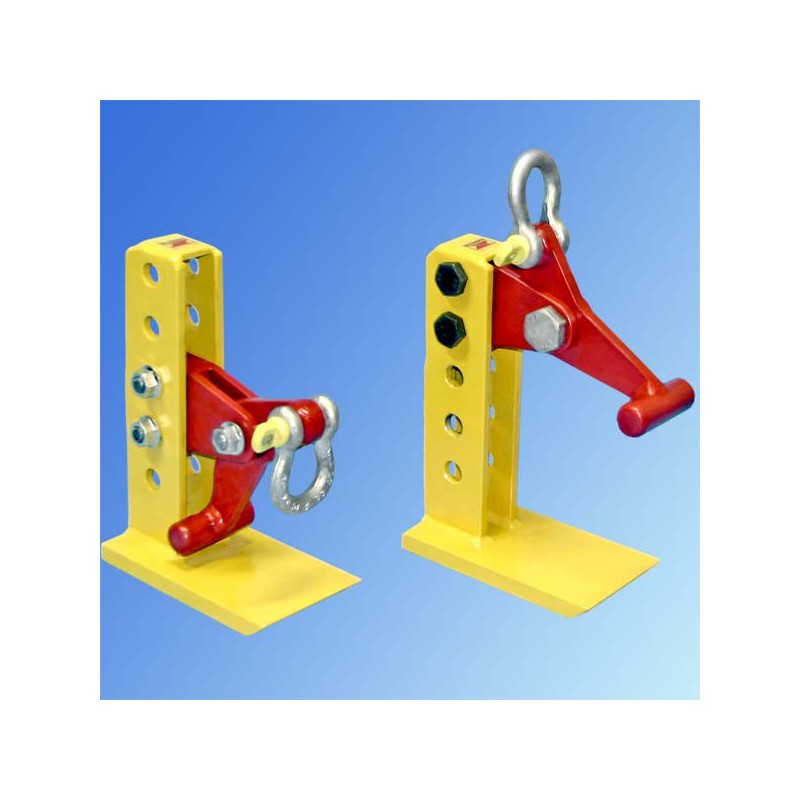

Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach. Udźwig podany jest dla jednej sztuki: 0.5t do 3.2t.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych.
Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach.
Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Udźwig podany jest dla jednej sztuki.

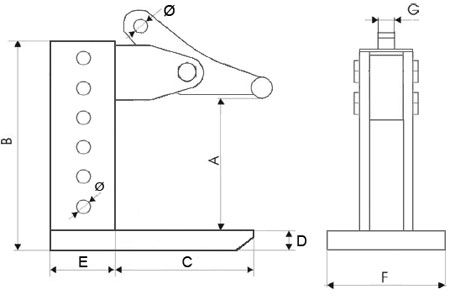

| TYP | DOR kG | A mm | B mm | C mm | D mm | E mm | F mm | G mm | Ø mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|
| UPBP-0,5 | 500 | 0-150 | 250 | 120 | 15 | 60 | 100 | 10 | 16 | 6,4 |
| UPBP-1 | 1000 | 0-200 | 295 | 120 | 20 | 70 | 100 | 12 | 16 | 8,1 |
| UPBP-1,6 | 1600 | 0-250 | 380 | 140 | 20 | 80 | 130 | 16 | 16 | 13,0 |
| UPBP-2,5 | 2500 | 0-300 | 460 | 160 | 30 | 100 | 140 | 20 | 24 | 23,0 |
| UPBP-3,2 | 3200 | 0-350 | 515 | 160 | 30 | 120 | 160 | 25 | 25 | 30,0 |
Udźwig podany jest dla 1 szt. Kąt między cięgnami nie powinien przekraczać 90°.
W ZAMÓWIENIU NALEŻY PODAĆ TYP.
UCHWYT SPEŁNIA WYMAGANIA NORMY PN-M-06521:1984 W ZAKRESIE PROJEKTOWANIA ORAZ NORMY PN-M-84702:1984 OGÓLNE BADANIA A TAKŻE PN-EN 13155 I DYREKTYWY MASZYNOWEJ 98/37/EC.
Uchwyty przeznaczony do blach nierdzewnych, aluminiowych, płyt drewnopochodnych oraz marmurowych . Typoszereg i wymiary w tabeli.
Udźwig pary od 2,0t do 12,0t. Typoszereg i wymiary podano w tabeli. Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Przeznaczony do transportu pojedynczych miękkich cienkich blach, które się wyginają podczas transportu. Udźwig od 1,6t do 3,2t. Wymiary i typoszereg w tabeli.
Indeks: 2UBP_
Uchwyt 2UBP przeznaczony jest do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwigi od 1.5t do 5.0t, Wymiary w tabeli.
Do przenoszenia pojedynczych lub związanych pakietów blach w poziomie. Bardzo prosty i szybki w użyciu przy rozładunku dużych pakietów blach. Kąt rozwarcia cięgien zawiesia od 30° do 45°. Udźwig podany w tabeli produktu (od 1.12t do 8.0t).
Uchwyt przeznaczony jest do przenoszenia pojedynczych lub związanych arkuszy blach. Udźwig podany jest dla jednej sztuki i wynosi od 4,2t i 7,0t reszta danych w tabeli.
Popularne uchwyty do transporu poziomych arkuszy blachy. Udźwig od 1t do 12t na parę. Typoszereg i wymiary w tabeli.
Hak widłowy GHW do przenoszenia arkuszy blach w poziomie. Stosuje się wyłącznie parami. Dopuszczony kąt rozwarcia cięgien zawiesia od 30° do 45°. Typoszereg udżwigu od 1,4t do 8,0t.
Uchwyty UBPO o zwiekszonym zakresie chwytania w stosunku do uchwytów UBP. Typoszereg udźwigu od 1t do 4t. Pełne wymiary, zakres chwytania i typoszereg w tabeli.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 2 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°.
Służy do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwig pary od 1,0t do 3,0t. Wymiary i typoszereg w tabeli.
Indeks: UBPBZ
Chwytak UBP-BZ przeznaczone są do podnoszenia blachy ułożonej poziomo. Typoszereg udźwigu od 0,5t do 5,0t. Pełne wymiary, zakres chwytania i typoszereg podane w tabeli.
Indeks: UBN_
Uchwyt UBN przeznaczony jest do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwig WLL - 1,5t Długość robocza L - 1600mm
Do przenoszenia pojedynczych oraz związanych pakietów blach, płyt metalowych . Zalecane jest stosowanie w układzie 3-cięgnowym. Udźwig 2,5t ÷ 19,0t. Wymiary i typoszereg w tabeli.
Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych. Dźwignia zaciskająca może być wyposażona w stopkę - UBPS lub rolkę - UBPR. Typoszereg udźwigu w zakresie 1.5t ÷ 5.0t. Pełne wymiary i typoszereg podane w tabeli. (wyświetl wiecej...)
Udźwig od 3,0t do 15t. Typoszereg i wymiary podano w tabeli. Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach. Udźwig podany jest dla jednej sztuki: 0.5t do 3.2t.
