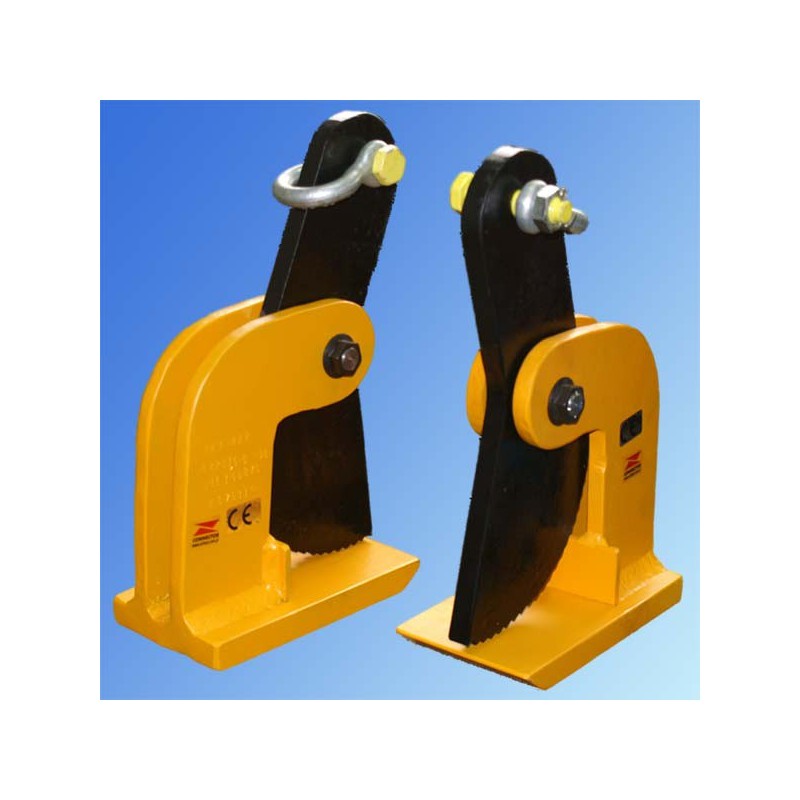

UBPO - chwytaki do blachy ułożonej poziomo
Uchwyty UBPO przeznaczone są do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w będących pozycji poziomej. Maksymalny kąt między cięgnami wynosi 90°. Dwa uchwyty stanowią komplet.
| TYP | DOR 1 SZT kG | Zakres chwytania szczęk mm | A mm | B mm | D mm | E mm | F mm | G mm | H mm | szer. mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UBPO-1 | 1000 | 0 - 90 | 100 | 185 | 16 | 114 | 30 | 60 | 24 | 75 | 9,5 |
| UBPO-1,5 | 1500 | 0 - 90 | 100 | 185 | 20 | 114 | 30 | 60 | 24 | 85 | 9,9 |
| UBPO-2 | 2000 | 0 - 90 | 100 | 225 | 25 | 130 | 30 | 60 | 24 | 90 | 13,5 |
| UBPO-3 | 3000 | 0 - 90 | 100 | 225 | 30 | 144 | 30 | 60 | 30 | 125 | 16,7 |
| UBPO-4 | 4000 | 0 - 90 | 100 | 230 | 35 | 144 | 30 | 60 | 30 | 125 | 22,5 |
Udźwig podany jest dla 1 szt.
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
Kliknij tu by zobaczyć jak stosować chwytaki UBPO.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 3 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°. Udźwig podany jest dla jednej sztuki i wynosi od 1t do 10t reszta danych w tabeli.
