JP-M - chwytak śrubowy
Uchwyt śrubowy JP-M przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcyji stalowych. Kierunek podnoszenia równoległy do zamka śrubowego.

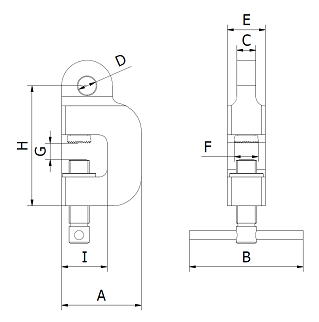

| Typ | DOR [kg] | Zakres chwytania G [mm] | Wymiary [mm] | Masa [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | I | ||||
| JP-M 0,5 | 500 | 0-30 | 88 | 120 | 16 | 17 | 35 | 25 | 123,5 | 43 | 2 |
| JP-M 1,5 | 1500 | 0-35 | 105 | 150 | 25 | 24 | 50 | 32 | 157,5 | 60 | 5 |
| JP-M 3,0 | 3000 | 0-35 | 150 | 250 | 30 | 28 | 60 | 36 | 219 | 85 | 11 |
| JP-M 5,0 | 5000 | 0-40 | 185 | 250 | 40 | 32 | 80 | 56 | 290 | 115 | 24 |
Uchwyt spełnia wymagania Dyrektywy Maszynowej. Wykonany wg zharmonizowanej normy: PN-EN 13155
