Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Uchwyt śrubowy US o kieruneku podnoszenia i ciągnięcia prostopadłym do zamka śrubowego. Typoszereg uchwytów w zakresie 1.5t ÷ 5.0t. Pełne wymiary, zakres chwytania dla typoszeregu podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

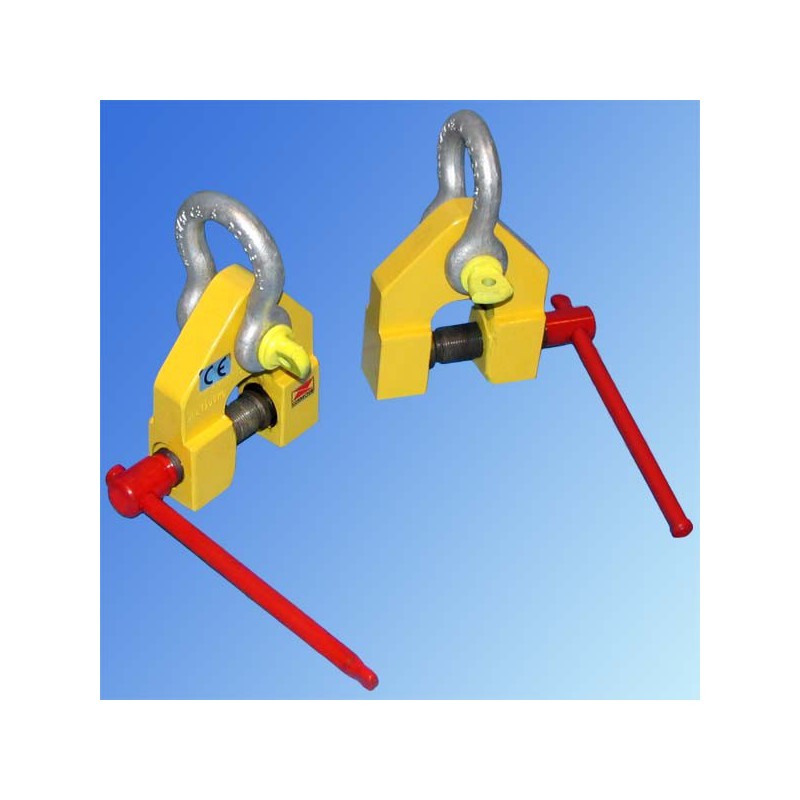

Uchwyt śrubowy US przeznaczony jest do obracania oraz ciągnięcia pionowego i poziomego blach, elementów konstrukcji stalowych. Uchwyt ten wyposażony jest w szaklę. Kierunek podnoszenia prostopadły do zamka śrubowego.
| TYP | DOR kG | ZAKRES Z mm | A mm | B mm | C mm | D mm | E mm | F mm | X mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|
| US-1,5 | 1500 | 0 - 32 | 255 | 65 | 26 | 75 | 130 | 44 | 40 | 7,0 |
| US-3,0 | 3000 | 0 - 50 | 290 | 74 | 30 | 85 | 170 | 50 | 40 | 11,0 |
| US-5,0 | 5000 | 0 - 80 | 470 | 130 | 50 | 135 | 225 | 72 | 50 | 27,0 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
Indeks: JPM
Uchwyt śrubowy JP-M o kierunku podnoszenia równoległym do zamka śrubowego. Typoszereg udźwigu: 0.5t, 1.5t, 3t, i 5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP-A o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0.5t, 1.5t, 3t i 5t. Pełne wymiary dla typoszeregu podane w tabeli.
Indeks: ZU USB
Uchwyt śrubowy USB o kieruneku podnoszenia, działania siły równoległy do zamka śrubowego. Typoszereg udźwigu od 1,5t do 7,5t. Pełne wymiary, zakres chwytania i typoszereg w tabeli.
Indeks: JP_
Uchwyt śrubowy JP o kierunku podnoszenia prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t i 7,5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy do łebkowników NL-H . Typoszereg udźwigu: 1,5t, 3t, 6t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP-W o kierunku podnoszenia prostopadłym do zamka śrubowego. Z obrotowym uchem na hak. Udźwig 0,2t .
Indeks: ZU USC
Uchwyt śrubowy USC o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t i 7,5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP-M o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy US o kieruneku podnoszenia i ciągnięcia prostopadłym do zamka śrubowego. Typoszereg uchwytów w zakresie 1.5t ÷ 5.0t. Pełne wymiary, zakres chwytania dla typoszeregu podane w tabeli.
