Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Krętlik szakla/oczko o typoszeregu udźwigu 3.3t do 20.5t, wymiary podane w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

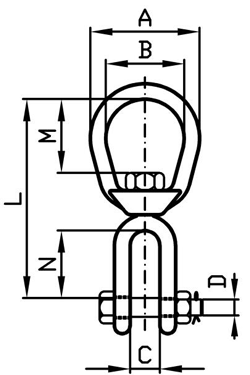

GST - Krętlik szakla/oczko
- ocynkowany galwanizacyjnie
- współczynnik bezpieczeństwa : 5:1
- cechowany : WLL; nr partii; znak producenta; znak CE
|
WLL [t] |
MBL [kN] |
A |
B |
C |
D |
L |
M |
N |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|
|
0,39 |
19,1 |
32 |
19 |
12 |
6 |
67 |
17 |
22 |
0,11 |
|
0,57 |
27,9 |
41 |
25 |
13 |
8 |
75 |
21 |
22 |
0,17 |
|
1,02 |
50,0 |
51 |
32 |
16 |
10 |
92 |
24 |
27 |
0,32 |
|
1,6 |
78,4 |
64 |
38 |
19 |
13 |
114 |
33 |
33 |
0,65 |
|
2,4 |
117,6 |
76 |
44 |
24 |
16 |
135 |
40 |
38 |
1,12 |
|
3,3 |
161,8 |
87 |
48 |
31 |
19 |
160 |
37 |
49 |
1,60 |
|
4,5 |
220,7 |
101 |
54 |
28 |
21,5 |
177 |
48 |
54 |
2,50 |
|
5,7 |
279,5 |
114 |
62 |
45 |
28 |
224 |
54 |
76 |
4,30 |
|
8,2 |
402,1 |
144 |
76 |
51 |
35 |
246 |
47 |
74 |
8,25 |
|
20,5 |
1005,2 |
179 |
98 |
82 |
54 |
410 |
90 |
130 |
26,00 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
Szakle łańcuchowe o typoszeregu udźwigu 2t ÷ 8t. Wymiary w typoszeregu podane w tabeli.
Szakle łańcuchowe o typoszeregu udźwigu 2t ÷ 5,3t. Wymiary w typoszeregu podane w tabeli.
Szakle podłużne z zabezpieczeniem o udźwigu w zakresie od 0,4t do 6,3t. Wymiary i typoszereg udźwigu w tabeli.
Szakla okrągła ze stali stopowej z zabezpieczeniem o typoszeregu udźwigu w zakresie 55,0t ÷ 85,0t. Klasa 6.
Szakle okrągłe z zabezpieczeniem. Udźwig od 0,75t do 35,0t. Klasa 6. Wymiary i typoszereg w tabeli.
Szakle okrągłe bez zabezpieczenia o udźwigu od 0,75t do 35,0t. Klasa 6. Typoszereg i wymiary w tabeli.
Szakle okrągłe z zabezpieczeniem o udźwigu od 2t do 30t. Klasa 8. Wymiary i typoszereg w tabeli.
Indeks: ZAS A
Szakle podłużne bez zabezpieczenia o udźwigu od 0,25t do 10,0t. Typoszereg i wymiary w tabeli.
Szakle podłużne z zabezpieczeniem w zakresie udźwigu od 0,75t do 35,0t. Wymiary i typoszereg w tabeli.
Szakle łańcuchowe o typoszeregu udźwigu 1.9t, 2.5t, 4.0t, 6.7t, wymiary podane w tabeli.
Ogniwa łączące "U" kl.8 o typoszeregu udźwigu w zakresie 1.12t ÷ 21.2t. Typoszereg i wymiary podane w tabeli.
Indeks: G42
Szakle okrągłe z zabezpieczeniem o udźwigu od 4,75t do 75t. Wymiary i typoszereg w tabeli.
Szakle okrągłe z zabezpieczeniem o udźwigu od 4,75t do 6,5t. Wymiary i typoszereg w tabeli.
Szakla okrągła ze stali stopowej z zabezpieczeniem o typoszeregu udźwigu w zakresie 7,0t ÷ 30,0t. Klasa 8. Typoszereg i wymiary podane w tabeli.
Szakla podwójna o typoszeregu udźwigu 1.0t do 8.0t, wymiary podane w tabeli.
Krętlik szakla/oczko o typoszeregu udźwigu 3.3t do 20.5t, wymiary podane w tabeli.
