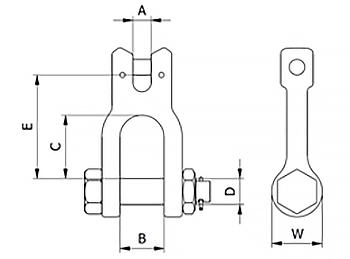

Szakla łańcuchowa CBX klasy 8
| TYP | DOR [t] | MBL [kN] | D [mm] | A [mm] | B [mm] | C [mm] | E [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| CBX 8-8 | 2,0 | 78,5 | M16 | 10 | 31 | 37 | 62 | 35 | 0,47 |
| CBX 10-8 | 3,15 | 124,0 | M20 | 14 | 34 | 49 | 80 | 39 | 0,88 |
| CBX 13-8 | 5,3 | 208,0 | M22 | 16 | 48 | 65 | 99 | 44 | 1,50 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
