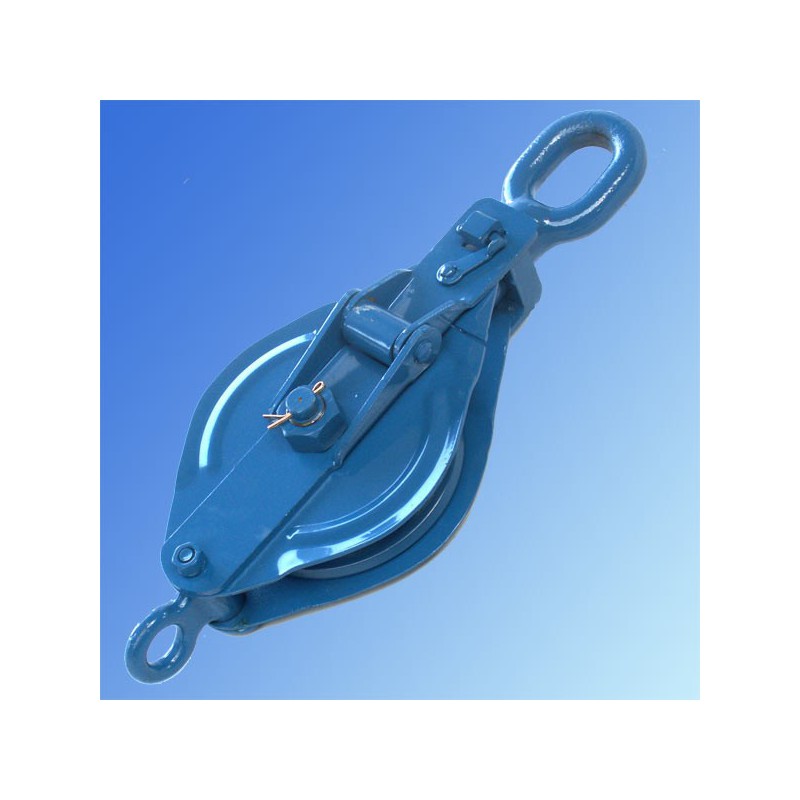

ZKA – zblocze rozbieralne linowe
| TYP | WLL (t) | Średnica krążka (mm) | Średnica liny (mm) | Wymiary (mm) | Masa (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | W | B | D | A | G | C | |||||
| ZKA 0,5 | 0,5 | 75 | 8 | 281 | 88 | 42 | 22,5 | 12 | 33 | 21 | 1,5 |
| ZKA 1,0 | 1,0 | 100 | 10 | 330 | 112 | 47 | 27 | 15,5 | 37,5 | 21 | 2,6 |
| ZKA 1,5 | 1,5 | 125 | 13 | 390 | 140 | 57 | 29,5 | 17 | 43 | 28 | 4,4 |
| ZKA 2,0 | 2,0 | 150 | 16 | 455 | 168 | 78 | 34,5 | 22,5 | 52 | 28 | 7,3 |
| ZKA 3,0 | 3,0 | 180 | 19 | 545 | 206 | 83 | 41 | 26,5 | 69 | 30 | 11 |
| ZKA 4,0 | 4,0 | 200 | 22 | 630 | 224 | 113 | 50 | 31 | 84 | 27,5 | 19 |
| ZKA 5,0 | 5,0 | 250 | 25 | 720 | 273 | 137 | 50 | 31 | 85 | 27,5 | 32,5 |
Lakierowany na kolor niebieski
Krążek cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zalecana średnica liny
- nr fabryczny
- rok produkcji
Dokumenty :
- Zaświadczenie o jakości 2,1
- Deklaracja zgodności
- Instrukcja użytkowania
Ciężar podnoszonego lub przemieszczanego ładunku za pomocą krążka nie może przekraczać jego udźwigu.
