Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Zakres udźwigów chwytaka WLL: 0,6t ÷ 2t. Spełnia wymagania Dyrektywy Maszynowej. Dane techniczne chwytaków w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Chwytaki magnetyczne z magnesem stałym - typ PKS
| Typ | WLL (t) | Maksymalna siła odrywająca (kg) | Wymiary (mm) | Masa własna (kg) | ||||
|---|---|---|---|---|---|---|---|---|
 |
 |
B | L | H | R | |||
| PKS 0,6 | 0,6 | 0,2 | 1800 | 162 | 234 | 74 | 220 | 21 |
| PKS 1,0 | 1,0 | 0,3 | 3000 | 190 | 302 | 87 | 265 | 37,5 |
| PKS 2,0 | 2,0 | 0,6 | 6000 | 231 | 441 | 107 | 380 | 77 |
| TYP | Wymiary (mm) | |||||
|---|---|---|---|---|---|---|
| L | M | N | W | H | J | |
| PKS 0,3 | 96 | 37 | 43 | 36 | 66 | 25 |
| PKS 0,6 | 120 | 47 | 54 | 40 | 84 | 33 |
| PKS 1,0 | 140 | 54 | 62 | 44 | 94 | 36 |
| PKS 2,0 | 160 | 62 | 67 | 48 | 104 | 43 |

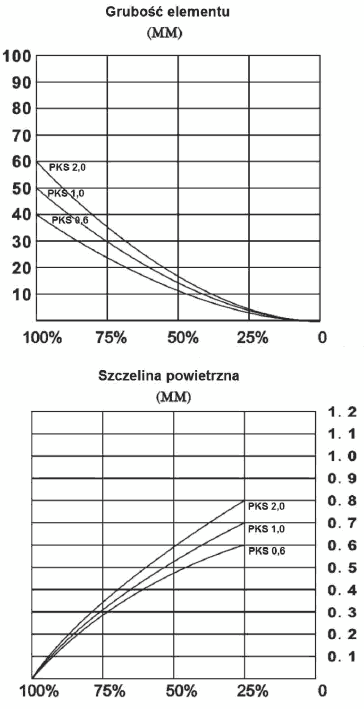

Po dokonaniu szacunku DOR w zależności od grubości elementu oraz szczeliny powietrznej, stosujemy współczynnik materiałowy. Odniesieniem jest stal nisko-węglowa, dla której określone są podstawowe wartości DOR i współczynnik wynosi 1. Poniżej przedstawione są redukcje wartości DOR w zależności od tego współczynnika.
| Materiał | Redukcja WLL |
| Stal nisko-węglowa | 100% |
| Stal średnio-węglowa | 95% |
| Stal wysoko-węglowa | 90% |
| Stal nisko-stopowa | 75% |
| Odlane żelazo | 50% |
Przykładowo:
Chcemy podnieść chwytakiem PKS 1,0 (PML-10):
•- blachę o grubości 30 mm – współczynnik redukcji = 0,75.
•- o chropowatości powierzchni tworzącej szczelinę powietrzną równą 0,53 mm – współczynnik redukcji = 0,5.
• - wykonaną ze stali wysokowęglowej – współczynnik redukcji = 0,9.
• - jest to element płaski, a więc wyjściowa wartość WLL dla tego chwytaka wynosi 1000 kg.
Obliczona wartość WLL = 1000 * 0,75 * 0,5 * 0,9 = 337,5 kg
Wniosek: W tej sytuacji chwytakiem możemy podnieść maksymalnie 337,5 kg blachy.
PKN – Chwytak magnetyczny z magnesem stałym. Typoszereg chwytaków WLL: 0,1t ÷ 2t. Dane technicze typoszeregu podano w tabeli.
PKL – Chwytak magnetyczny z magnesem stałym. Służy do ręcznego przenoszenia blach w pozycji pionowej i poziomej
Zakres udźwigów chwytaka WLL: 0,6t ÷ 2t. Spełnia wymagania Dyrektywy Maszynowej. Dane techniczne chwytaków w tabeli.
