Indeks: ZA0 ZL.
Zaciski ocynkowany galwanizacyjnie. Do lin w zakresie ø3 do ø40mm. Pełne wymiary zacisków i typoszereg podane w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.
Indeks: ZAP SUM
Śruba z uchem wg DIN 580 / PN-92/M-82472. Produkowany zakres średnic gwintu: M6 ÷ M100. Obciążenie WLL odpowiednio do gwintu w zakresie: 0,07t ÷ 38t. Pełne wymiary śruby i typoszereg podane w tabeli.
Indeks: ZAH SHC
Zabezpieczenia do haków HC i HE klasy 8. Typoszereg zabezpieczeń i wymiary podane w tabeli.
Indeks: ZAS BX
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Chwytaki i uchwyty, trawersy, zawiesia
Komplet umożliwia skręcenie trawersy o dowolnej długości od 1,0 m do 12,0 m ze skokiem co 0,5m.
Udźwig zmienny 5,0t-34,0t zależny od długości trawersy.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

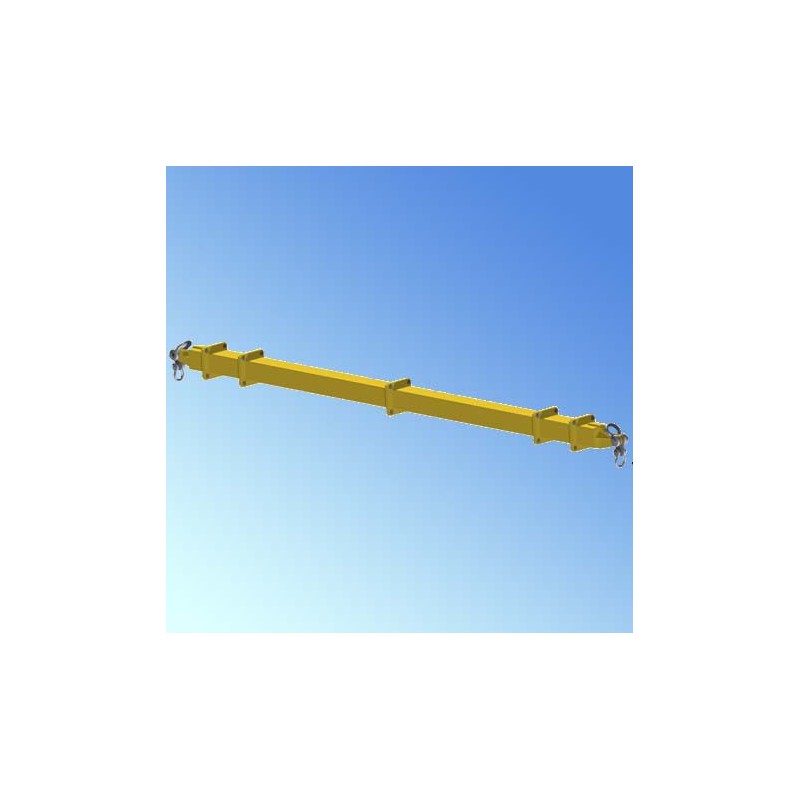

Trawersa skręcana TS 34
Śruby łącznikowe : M20 x 85 - klasa 10.9
- moment dokręcenia śrub kl. 10.9 = 200 Nm
Końcówki 0,5 m wyposażone w :
Nr, Masy własne oraz ilość członów:
Spełnia przepisy dyrektywy maszynowej : 2006/42/WE
Wykonana wg zharmonizowanej normy : PN-EN 13155
|
Tabela udźwigów i max masy własnej | |||
|---|---|---|---|
|
Dł. [m] |
kąt zawiesia do |
kąt zawiesia do |
Max masa [kg] |
|
1 |
34 |
34 |
400 |
|
1,5 |
34 |
34 |
400 |
|
2 |
34 |
34 |
400 |
|
2,5 |
34 |
34 |
400 |
|
3 |
34 |
34 |
400 |
|
3,5 |
34 |
34 |
400 |
|
4 |
34 |
34 |
400 |
|
4,5 |
34 |
34 |
400 |
|
5 |
34 |
34 |
400 |
|
5,5 |
34 |
34 |
400 |
|
6 |
34 |
34 |
400 |
|
6,5 |
29 |
34 |
425 |
|
7 |
24 |
34 |
490 |
|
7,5 |
20 |
34 |
500 |
|
8 |
18 |
31 |
500 |
|
8,5 |
15 |
26 |
550 |
|
9 |
13 |
22 |
S60 |
|
9,5 |
11 |
19 |
600 |
|
10 |
9 |
15 |
650 |
|
10,5 |
8 |
13 |
650 |
|
11 |
7 |
12 |
650 |
|
11,5 |
6 |
10 |
670 |
|
12 |
5 |
8 |
700 |
Trawersa spełnia wymagania Dyrektywy Maszynowej.
Trawers na widłę wózka widłowego o udźwigach w typoszeregu: 1.5t, 3t, 5t i 8t. Hak obrotowy na środku trawersy. Szczegółowe dane typoszeregu w tabeli.
Trawersa TBB z dodatkowymi hakami obrotowymi do podwieszania ładunku, do transportu worków typu BIG-BAG. Typoszereg udźwigu w zakresie 1÷3t podany w tabeli.
Trawers z zaczepami do podnoszenia podkładów kolejowych. Ilość podnoszonych podkładów od 2 do 8 przy udźwigu od 1t do 4t. Pełny typoszereg podano w tabeli.
Trawers aluminiowy TRAL - AM 0,25 o udźwigu 250kg. Długość belki trawersowej i wymiary podano w tabeli.
Indeks: TWZ
Trawersy do wózka widłowego z przestawnym wysięgnikiem. Udźwig zmienny od 2,5t do 8,0t zależny od typu i położenia wysięgnika. Szczegółowe dane typoszeregu w tabeli.
Trawers o udźwigu WLL=2000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers na dwie widły wózka widłowego o udźwigach w typoszeregu: 1,5t, 3t, 5t i 8t. Hak obrotowy na środku trawersy. Szczegółowe dane typoszeregu w tabeli.
Trawers aluminiowy TRAL - AM 0,75 o udźwigu 750kg. Długości belki trawersowej oraz wymiary podano w tabeli.
Trawersa do podnoszenia stożkowych rur betonowych. Udźwig (WLL) 500kg.
Samozaciskowa trawersa do zestawów kołowych. Udźwig 2,2t .
Indeks: ZU TW
Trawers do wózka widłowego o udźwigach 1.6t i 3.2t z przestawnym wysięgnikiem.
Trawers regulowany z automatycznymi hakami do podnoszenia worków BIG-BAG. Standardowa długość linki zwalniającej wynosi 5m. Typoszereg podany w tabeli.
Trawers do wózka widłowego z wysięgnikiem. Od 1t do 8t. Udźwig zależny od położenia wysięgnika. Typoszereg i dane techniczne w tabeli.
Belka trawersowa o udźwigu WLL=3000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=500kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers przestawny TRR - AM 0,5 o udźwigu 500kg. Rozstaw haków regulowany. Dane techniczne podano w tabeli.
Komplet umożliwia skręcenie trawersy o dowolnej długości od 1,0 m do 12,0 m ze skokiem co 0,5m.
Udźwig zmienny 5,0t-34,0t zależny od długości trawersy.
