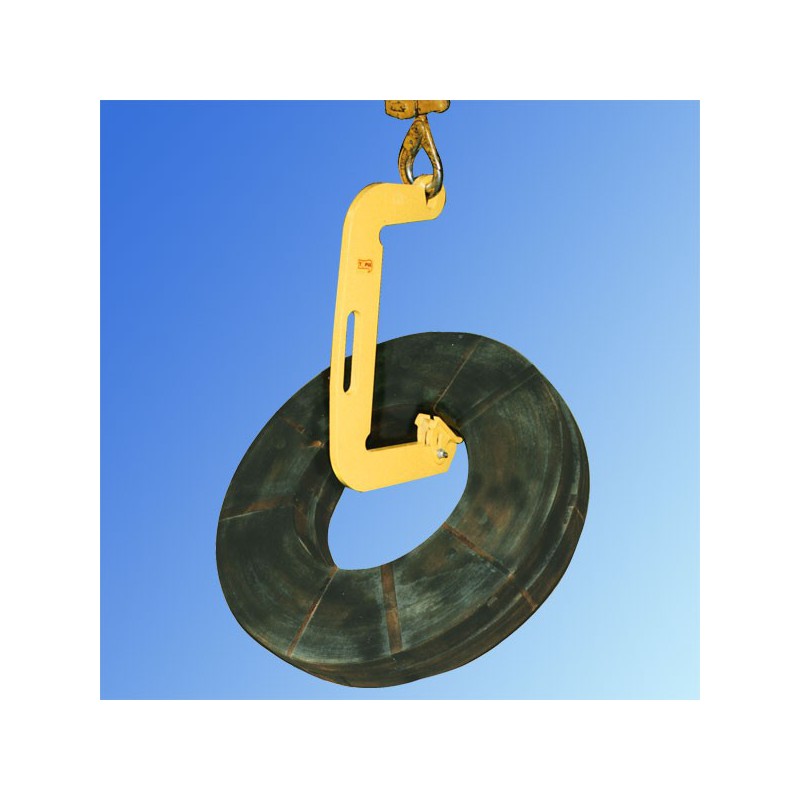

Uchwyty CR przeznaczony jest do podnoszenia i transportu pionowego kręgów lin, drutu oraz wąskich zwojów blach i innych spiralnych ładunków. Wyposażony w ruchomą stopkę umożliwia podniesienie kręgu z pozycji poziomej i pozostawienie w pozycji pionowej oraz wykonanie operacji odwrotnej.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Uchwyty CR przeznaczony jest do podnoszenia i transportu pionowego kręgów lin, drutu oraz wąskich zwojów blach i innych spiralnych ładunków. Wyposażony w ruchomą stopkę umożliwia podniesienie kręgu z pozycji poziomej i pozostawienie w pozycji pionowej oraz wykonanie operacji odwrotnej.
| Typ | WLL kg | A mm | Ø B mm min | C mm | D mm | E mm | F mm | G mm | H mm | I mm | M mm | N mm |
min | Waga kg |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | ||||||||||||||
| CR05 50-120 | 500 | 50 | 120 | 400 | 75 | 400 | 520 | 15 | 65 | 70 | 50 | 11 | 375 | 50 | 5,5 |
| CR1 70-140 | 1 000 | 70 | 140 | 450 | 100 | 400 | 520 | 20 | 82 | 70 | 50 | 14 | 390 | 60 | 9 |
| CR2 100-200 | 2 000 | 100 | 200 | 550 | 100 | 550 | 675 | 30 | 82 | 80 | 60 | 14 | 530 | 60 | 16 |
| CR2 160-330 | 2 000 | 160 | 330 | 600 | 100 | 600 | 725 | 30 | 82 | 80 | 60 | 14 | 525 | 60 | 31 |
| Typ | WLL kg | J mm | K mm | L mm | Waga kg |
|---|---|---|---|---|---|
| CR05 50-120 | 500 | 60 | 10 | 33 | 5,5 |
| CR1 70-140 | 1 000 | 70 | 12 | 34 | 9 |
| CR2 100-200 | 2 000 | 70 | 15 | 37 | 16 |
| CR2 160-330 | 2 000 | 70 | 25 | 47 | 31 |
