Głowica oczkowa do zalewania do lin od ø6mm do ø35mm. Pełne wymiary i typoszereg podano w tabeli.
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

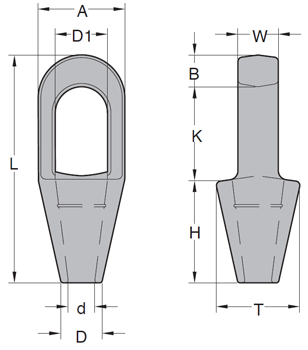

YOKE 8-735 Głowica oczkowa do zalewania
|
Numer |
Średnica liny mm |
L |
B |
A |
D1 |
d |
D |
T |
H |
W |
K |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
8-735-G06 |
6- 7 |
114 |
13 |
38 |
22 |
10 |
18 |
38 |
57 |
13 |
44 |
0.3 |
|
8-735-G10 |
8-10 |
124 |
16 |
43 |
25 |
13 |
21 |
43 |
57 |
18 |
51 |
0.4 |
|
8-735-G13 |
11-13 |
138 |
18 |
51 |
30 |
14 |
25 |
50 |
64 |
22 |
57 |
0.7 |
|
8-735-G16 |
14-16 |
160 |
21 |
67 |
36 |
18 |
28 |
63 |
76 |
25 |
64 |
1.2 |
|
8-735-G19 |
18-20 |
192 |
27 |
76 |
41 |
21 |
32 |
70 |
89 |
32 |
76 |
2.0 |
|
8-735-G22 |
22-23 |
222 |
32 |
92 |
48 |
24 |
38 |
88 |
101 |
38 |
89 |
3.6 |
|
8-735-G26 |
24-26 |
251 |
35 |
104 |
58 |
29 |
45 |
96 |
114 |
45 |
102 |
4.8 |
|
8-735-G28 |
28-30 |
279 |
38 |
114 |
65 |
32 |
51 |
105 |
127 |
50 |
114 |
6.9 |
|
8-735-G36 |
32-35 |
308 |
41 |
135 |
71 |
38 |
57 |
121 |
140 |
57 |
127 |
10.3 |
